フォルクスワーゲンの「09G型オートマチックトランスミッション（トルコンAT）」は、
Golf 5・初代Touran・New Beetleなどに搭載されている6速オートマチックです。
この09Gはアイシン製のトルクコンバーター式ATで、信頼性は高いものの、走行距離の増加やATF劣化により変速ショックが発生するトラブルが報告されています。
特にエンジンが温まった状態（油温上昇時）に2→3速、3→4速でギクシャクする場合、
内部の バルブボディ（油圧制御ユニット） に不具合が生じている可能性が高いです。
この記事では、09Gミッションの構造と、変速ショックの原因になりやすいバルブボディ不良、
および修理・交換の概要や費用の目安を、構造的にわかりやすく解説します。
参考情報：ナイルメカチャンネル「09Gバルブボディ交換」動画
09G型オートマチックトランスミッションとは
フォルクスワーゲンの“信頼型”AT
フォルクスワーゲンの「09G型オートマチックトランスミッション（AT）」は、2000年代中盤に登場し、Golf 5・初代Touran・New Beetle・Jettaなどに広く採用された6速トルクコンバーター式オートマチックです。
製造元は日本のアイシン精機（現アイシン株式会社）で、トヨタ車などにも採用される信頼性の高い構造を持っています。
VW車の中では数少ない「湿式トルコンタイプのAT」であり、DSG（デュアルクラッチトランスミッション）よりも滑らかで穏やかな変速フィールが特徴です。
基本構造の仕組み
09G型は、トルクコンバーター＋6速遊星ギアで構成されています。エンジンの動力を油圧で伝えるトルクコンバーターが、発進時のショックをやわらげ、快適な加速を実現します。
その制御を担うのがバルブボディ（油圧制御ユニット）です。
バルブボディ内部には多数の通路（油路）と電磁式のソレノイドバルブが組み込まれており、ドライバーのアクセル操作や車速に応じて油圧を切り替え、変速タイミングをコントロールしています。
DSGとの違い
同時期に登場したDSG（デュアルクラッチトランスミッション）は、機械式クラッチを電子的に制御する構造で、変速スピードが速い反面、部品点数が多く繊細なメンテナンスを必要とします。
それに対し09G型は、構造が比較的シンプルで、油圧とトルクコンバーターによる緩やかな変速が特徴です。発進や渋滞時のスムーズさでは09Gのほうが優れており、特に街乗り中心のユーザーから高い評価を得ています。
信頼性と注意点
耐久性の面では優秀なトランスミッションですが、長期ATF無交換や高温走行が続くと、内部の油圧制御系（バルブボディ）に摩耗やスラッジ（汚れの堆積）が発生します。これが進行すると、2→3速や3→4速でショックを感じるようになり、いわゆる「温感時の変速ショック」として現れます。
つまり、09Gは構造的には頑丈でも、「油圧を扱う精密制御系の健康」が鍵となるATなのです。
- 乾式7速DSGのクラッチ構造とジャダーの原因｜世代差・交換方法・長持ちのコツ
- Dレンジでも動かない？7速乾式DSGの故障原因と正しい停車操作
- 7速乾式DSGのジャダーはクラッチだけが原因じゃない？点火系メンテで改善する理由と対策
- DSGメカトロのオイル漏れ原因と修理内容｜7速乾式DSGのガスケット・Oリング交換ポイント
変速ショックが起きる典型的な症状
温まると出る「ギクシャク感」
09G型オートマチックで多く見られるトラブルが、エンジンが温まったあとに発生する変速ショックです。
特に2→3速、3→4速の変速時に「ガクン」とした衝撃が起きたり、一瞬トルクが抜けるような“ハンチング（回転の揺れ）”が出るケースがあります。冷間時は滑らかでも、走行して油温が上がると症状が悪化するのが特徴です。これは、内部の油圧制御バルブが熱で膨張し、動作が渋くなることが主な原因です。
停止直前・発進時の違和感
もうひとつよくあるのが、信号待ちから再発進する際のガクつきです。
停止直前でギアが切り替わる瞬間にショックが起きたり、アクセルを踏んだ際に一瞬ためらうようなタイムラグを感じる場合は、トルクコンバーターや油圧ラインの圧力制御に問題がある可能性があります。この状態が続くと、街乗りでも変速のたびに不快な衝撃が起き、最終的には燃費の悪化にもつながります。
警告灯が出ないケースも多い
この変速ショックの厄介な点は、エラーコードや警告灯が表示されない場合が多いということです。
09Gはメカニカルな油圧制御を主体としているため、電気的には異常がなくても、内部のバルブ作動不良やソレノイド固着で油圧が乱れると変速ショックが出ます。つまり、診断機にエラーが出ていなくても、「体感的な違和感」があれば要注意です。
症状と原因の対応表
| 状況 | 症状 | 想定される原因 |
|---|---|---|
| 温感時の2→3速／3→4速 | ショック・ハンチング | ソレノイド固着・油圧低下 |
| 冷間時は正常だが温まると悪化 | 熱膨張によるバルブ摩耗 | バルブボディ内部の摩耗 |
| 停止直前・発進時にガクつく | シフトタイミング不安定 | トルクコンバーターやライン圧異常 |
| 警告灯なし・エラーなし | 表面的には正常 | 油圧制御系の作動不良 |
これらの症状が出ている場合、単なるATFの劣化ではなく、バルブボディ（油圧制御ユニット）内部の問題が進行している可能性が高いです。特に「温感時のみ悪化する」という点が、電気的トラブルではなく油圧系統の異常を示す重要なサインです。

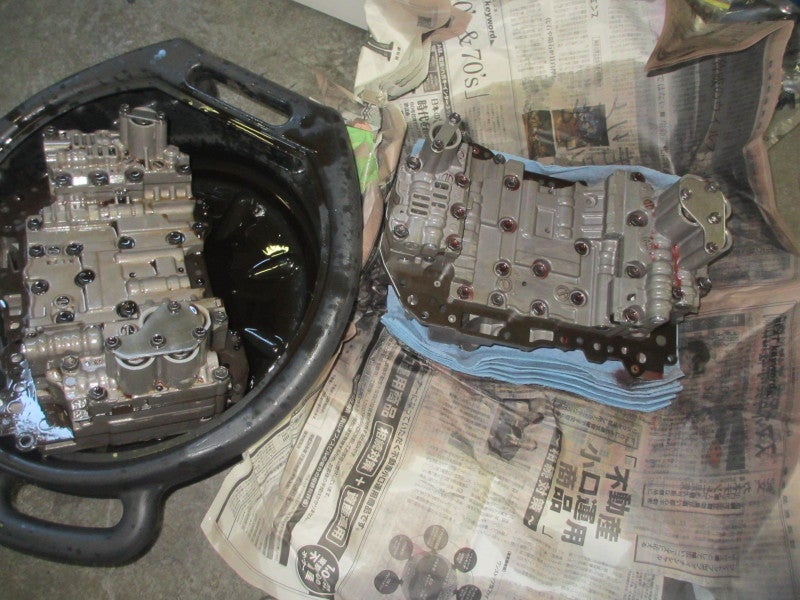

バルブボディとは何か
油圧制御の「心臓部」
オートマチックトランスミッションの中で、変速をつかさどる最も重要な部品がバルブボディ（Valve Body）です。
バルブボディは、複雑な油路（オイルライン）と複数のバルブ、ソレノイドバルブを内蔵した油圧制御ユニットで、車の走行状態に応じて油圧を調整し、クラッチやブレーキバンドを切り替えることでギアチェンジを行います。
つまり、ATの中で油の流れを「指揮」する中枢的存在です。
どのように変速を制御しているのか
エンジン回転数・スロットル開度・車速などの情報をもとに、ソレノイドバルブが開閉して油圧を切り替えます。
この油圧が、各ギアのクラッチやブレーキバンドに伝わることで、滑らかな変速が行われます。
09G型ATでは電子制御式ソレノイドが複数取り付けられており、これらがバルブボディ内の油路を開閉して6段変速を実現しています。
不具合が起きるとどうなるか
バルブボディの内部では、油圧を通すアルミ製スリーブの中をスチール製のバルブピストンが動きます。
長年の使用でこのスリーブが摩耗したり、ATF（オートマチックフルード）の汚れが堆積したりすると、油圧が漏れて適正な圧力が保てなくなります。
その結果、変速ショック・シフトタイミングの遅れ・ギクシャクした加減速といった症状が現れます。
特に09Gでは、油温が上がるとアルミとスチールの膨張率の違いで隙間が広がり、油圧が安定しなくなるため、温感時に症状が悪化しやすいのが特徴です。
バルブボディの劣化を放置すると
軽いショック程度であればまだ走行可能ですが、進行すると内部のソレノイドが過剰に動作して油圧を補正しようとするため、電子制御部に過負荷がかかります。
これを放置すると、やがてトランスミッション全体の変速制御に不具合が広がることがあります。
このため、バルブボディは「変速フィールの質」を左右するだけでなく、AT全体の寿命を決定づける重要部品といえるのです。
故障原因とメカニズム
ソレノイドバルブの動作不良
バルブボディ内部には、油圧の流れを切り替えるソレノイドバルブが複数あります。
これらは電気信号によって動作し、変速タイミングを制御しています。
長年の使用により、ソレノイド内部のピストンがスラッジ（汚れ）で固着したり、コイル抵抗が変化すると動作が鈍くなります。
その結果、特定のギアで油圧の切り替えが遅れ、変速ショックやタイムラグが発生します。
特に2→3速、3→4速といった中間ギアでのショックは、このソレノイドの作動不良が原因であることが多いです。
バルブスリーブの摩耗
バルブピストンが通るスリーブ（アルミ製）は、長年の油圧負荷と金属摩耗でわずかに削れます。
スリーブが摩耗すると油圧が漏れ、圧力が安定せず、ギアの切り替えが不安定になります。この現象を油圧リークと呼びます。
油温が上がるとアルミが膨張し、隙間が広がるため、温感時に症状が強く出るのです。これが09G特有の「温まると悪化するショック」の正体です。
ATF劣化とスラッジの蓄積
ATF（オートマチックフルード）は、潤滑と冷却、油圧伝達という3つの役割を担っています。
ところが長期間交換されないまま使い続けると、内部の摩耗粉や汚れが混じって粘度が低下します。
さらに、マグネットに付着しきれなかった鉄粉が油路に入り込み、ソレノイドやバルブを詰まらせる原因になります。
結果として油圧の切り替えが鈍り、変速ショックや変速抜けにつながります。
長期ATF無交換の影響
フォルクスワーゲンではATFを「基本無交換」としているケースもありますが、実際には5〜6万kmごとの交換が推奨されます。
無交換のまま走行を重ねると、内部の油圧経路にスラッジが固着し、バルブボディの摩耗を早めてしまいます。
結果として、油圧が不安定になり、変速ショックだけでなく、Dレンジでの発進遅れやシフトダウン時の衝撃など、さまざまな不具合を引き起こします。
故障原因と症状のまとめ表
| 原因 | 内容 | 症状への影響 |
|---|---|---|
| ソレノイドバルブの動作不良 | コイル抵抗変化・ピストン固着 | 特定ギアでショック・タイムラグ |
| バルブスリーブ摩耗 | 油圧リーク | 変速タイミング不安定 |
| ATF劣化・スラッジ堆積 | 鉄粉や汚れが詰まる | 変速ショック・滑り |
| 長期ATF無交換 | 油路汚れ・摩耗促進 | 温感時悪化・ライン圧不足 |
こうした原因はどれも少しずつ進行するため、初期段階では気づかないことが多いです。
違和感を覚えた時点で早めに点検を行うことが、09Gミッションを長く使うための第一歩です。
だから選択肢は3つ
こんなとき、VWオーナーにできる現実的な選択肢は次の3つです。
① まずは診断・見積もり
輸入車に強い整備士が原因を特定し、必要最小限で提案。
② 高額修理の前に査定
整備履歴・社外パーツまでプラス査定の外車専門。
③ 修理費リスク回避の“定額で新車”
車検・税金・メンテ込の月額で故障ストレスから解放。
ワンポイント
「走れるから大丈夫」と思っても、実際はいつ爆発するか分からない爆弾を抱えている状態です。
早めに動くほど、費用もダメージも抑えられます。
修理・交換の概要（作業工程の理解）
バルブボディ交換の基本的な流れ
09G型オートマチックのバルブボディ交換は、油圧系統を一度分解してリフレッシュする整備作業です。
構造理解を深めるための概要として、作業工程を順を追って見ていきましょう。
なお、この作業はオイル圧制御を扱うため、DIYでは難易度が高く、専用工具と整備知識を持つ工場で行うのが前提です。
① ATFの排出とオイルパン脱着
まず、車をリフトアップしてATFを抜き取ります。
オイルパンを外すと内部に設置されたマグネットが見えますが、ここには鉄粉やスラッジがびっしり付着していることが多く、これが油圧トラブルの温床です。
マグネットは清掃して再利用できますが、オイルパン自体のガスケットは再使用不可のため、新品交換が基本です。
② 内部フィルターの交換
オイルパンを外すと、バルブボディの下に内部フィルター（ストレーナー）があります。
これはATF内の微細な異物を除去する役割を持ちますが、長期間交換しないと目詰まりを起こし、油圧低下や作動不良の原因になります。
バルブボディを交換する際は、このフィルターを同時に新品へ交換します。
これにより新しいバルブボディの作動環境を清潔に保つことができます。

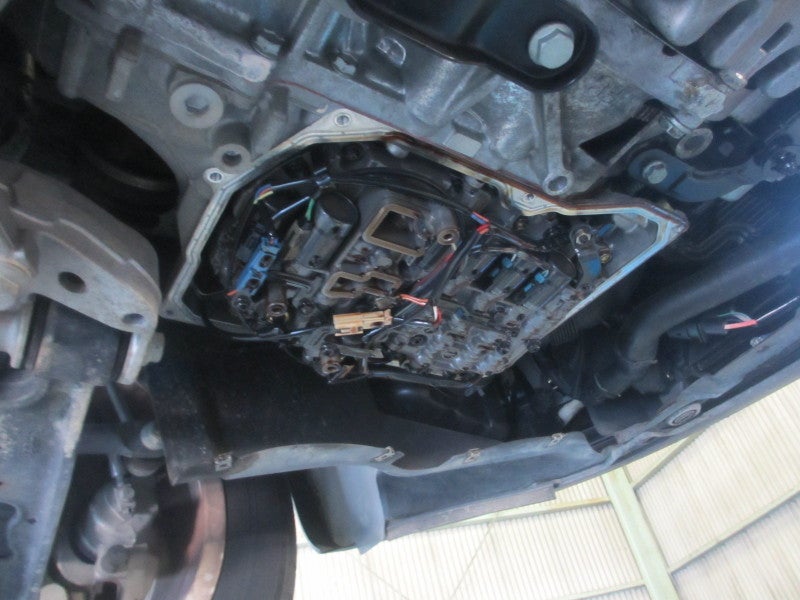

③ バルブボディの取り外し
次に、トランスミッション下部からバルブボディ本体を取り外します。
ソレノイドや電気配線が複数接続されており、コネクターを慎重に外す必要があります。
ここで配線を無理に引っ張ると、断線やピン折れの原因になるため、熟練整備士でも特に注意するポイントです。
バルブボディを外すと、ミッション内部のオイル経路が露出します。
わずかなゴミやパッキンの欠片でもトラブルを招くため、作業中は極めて清潔な環境が求められます。
④ 新バルブボディの組付けとATF注入
新しいまたはリビルト済みのバルブボディを組み付ける際は、型式（09G／09G A）の違いを確認してから装着します。
コネクター形状やソレノイド配置が異なる場合があるため、間違えると信号不良を起こします。
取付後は新品ATFを注入し、診断機で油温をモニターしながら35〜45℃の範囲でレベル調整を行います。
油温がずれると油量の測定が狂い、変速タイミングに影響を及ぼすため、正確な管理が不可欠です。
⑤ 試運転前の確認
最後にすべてのコネクターを接続し、オイル漏れの有無を確認します。
その後エンジンを始動し、各ギアに軽くシフトして油圧が安定するのを待ちます。異音やショックがなければ、試運転に移る準備が完了です。
交換後の確認と学習手順
ショックの消失と変速フィールの確認
新しいバルブボディを取り付けたあとは、エンジンを始動し、各ギアへのシフト操作を順に行いながら油圧の安定を確認します。
まずはP→R→N→Dと切り替え、変速ショックがなくスムーズにギアがつながるかをチェックします。続いて試運転を行い、特に症状が出やすかった2→3速・3→4速の変速時にショックやタイムラグが消えているかを確かめます。
交換が正しく行われていれば、変速時のつながりが非常になめらかになり、発進時のためらいも軽減されているはずです。
診断機によるソレノイドの再学習
バルブボディを交換しただけでは、トランスミッションの制御ユニット（TCU）がまだ古い制御パターンを記憶しています。そのため、診断機を使ってソレノイド作動信号のリセット（学習値初期化）を行うことが重要です。
リセット後、ATは走行データをもとに再び最適な変速タイミングを学習していきます。これを行わないと、しばらく変速ショックが残る場合があるため、交換作業の最終ステップとして必ず実施します。
試運転による微調整
学習リセット後は、約10〜15分の試運転でギアチェンジの適応を確認します。最初の数回は変速がぎこちない場合もありますが、走行を重ねるうちに油圧と制御がなじみ、自然な変速フィールになります。試運転では、以下のような点に注目します。
これらがスムーズであれば、修理は成功です。
診断データの再確認
最終的にOBDⅡ診断機で故障コードを再スキャンし、異常履歴が残っていないかを確認します。正常であれば、全ソレノイドの作動信号が安定しており、エラーが「なし」と表示されます。
また、油温センサーやライン圧センサーの値も併せてチェックしておくと、再発防止につながります。
修理後の印象
多くのユーザーが、「変速が滑らかになった」「発進時の反応が軽くなった」と体感するように、バルブボディのリフレッシュはATのフィーリングを大きく改善します。トランスミッションの総交換と比べて費用も抑えられ、性能回復効果が高い整備といえます。
交換費用の目安
バルブボディ交換の費用構成
09G型ATのバルブボディ交換には、部品代・工賃・ATF（オートマチックフルード）・付随部品交換が含まれます。費用は車種や工場の作業環境によって異なりますが、一般的な相場は**10〜15万円前後（税込）**です。内部に複雑な油路や電気接続があり、分解・組付けともに慎重さが求められるため、整備工賃の比率が比較的高くなります。
| 作業内容 | 費用（税込） | 備考 |
|---|---|---|
| バルブボディ交換 | 約100,000〜150,000円 | 部品・ATF・工賃含む目安 |
| ATF全量交換 | 約25,000〜35,000円 | バルブボディ同時交換を推奨 |
| フィルター・ガスケット類 | 約5,000〜10,000円 | 同時交換必須 |

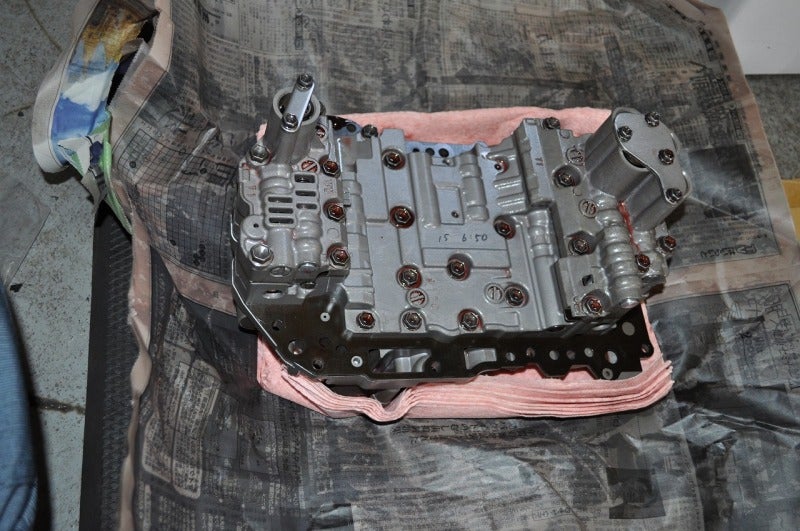

新品部品を使用する場合は費用がやや高くなりますが、**リビルト品（再生部品）**を用いれば品質を保ちながらコストを抑えることができます。09Gの場合、リビルトバルブボディは信頼できる国内リビルダー経由で入手可能なため、整備工場でも多く採用されています。
リビルト品と新品の違い
リビルト品とは、摩耗部品やソレノイドなどの劣化部位を交換・調整して再利用可能な状態にした再生部品のことです。新品に比べてコストを3〜4割程度抑えられる一方、分解・洗浄・検査が確実に行われた品質の高いものを選ぶ必要があります。
また、再利用されるハウジングやバルブは、精密加工による再研磨や油圧テスト済みであることが多く、耐久性の面でも十分信頼できます。信頼性と費用のバランスを考えると、街乗り主体のユーザーにはリビルト交換が現実的な選択です。
工賃の目安と作業時間
作業時間は車種によって異なりますが、おおむね3〜5時間程度です。リフト作業・ATF管理・診断機による学習リセットまで含めると、1日で完了することが多いです。
費用の中には、テスト走行や診断データの確認といったアフター作業も含まれるため、安すぎる見積もりの場合は内容をしっかり確認することが大切です。まとめ
バルブボディ交換は、09G型ATの変速ショックを根本から改善する有効な修理です。
費用は確かに安くはありませんが、トランスミッション本体を丸ごと交換するよりもはるかに経済的で、性能回復効果が高い投資といえます。
定期的なATF交換と清潔な整備環境を保つことで、修理後の状態を長く維持することが可能です。
👉VW専門店ナイルプラスのメンテナンス・カスタムの費用＆作業日数まとめ
再発防止・メンテナンスのポイント
定期的なATF交換が最大の予防策
09G型ATは油圧制御をベースとする構造のため、ATF（オートマチックフルード）の状態がミッション寿命を大きく左右します。
ATFは走行距離や温度上昇によって徐々に酸化し、粘度や潤滑性能が低下します。
これにより、ソレノイドやバルブスリーブ内にスラッジ（微細な鉄粉やカーボン）が堆積し、変速ショックの原因となります。
そのため、5〜6万kmごとのATF交換が理想的です。純正指定のATFを使用し、油温管理（35〜45℃）のもとで正確にレベル調整を行うことが重要です。
マグネット清掃とフィルター交換
オイルパン内部には、金属摩耗粉を吸着するマグネットが取り付けられています。これが鉄粉で飽和すると、スラッジがバルブボディ側に流入しやすくなります。ATF交換の際には、マグネットを清掃することで油路内をクリーンに保つことができます。
また、内部フィルター（ストレーナー）は長期無交換によって目詰まりを起こすため、ATF交換時に同時交換するのが基本です。これにより、油圧低下やソレノイド作動不良の再発を防げます。
駐車中のアイドリングにも注意
意外に見落とされがちなのが、「長時間のアイドリング中にPレンジのまま放置する」ことです。
この状態ではオイル循環量が減少し、トルクコンバーターやバルブボディ内の油温が上昇します。
特に夏場や渋滞時に多いこの習慣は、油圧系の熱劣化を早める要因となるため注意が必要です。10分以上の停車が続く場合は、エンジンを停止するか、Nレンジに入れてブレーキを保持するなどの工夫をしましょう。
早期発見・早期対応の重要性
変速ショックやタイムラグは、放置するほど内部摩耗が進み、修理費用が膨らみます。
たとえば「温まるとギクシャクする」「1→2速だけ強くつながる」といった軽微な症状の段階で対処すれば、ATF交換やソレノイド清掃だけで改善する場合もあります。
違和感を感じた時点で整備工場に相談し、診断機でデータを確認してもらうことが、結果的に最も経済的です。
信頼できる整備工場とのつきあい
09GはDSGよりも構造が単純なATですが、油圧制御系の知識が必要なため、欧州車に精通した工場に依頼するのがおすすめです。
特にVW専門店やAT再生業者では、バルブボディの在庫やリビルト実績が豊富で、再発防止のアドバイスも得やすいでしょう。
まとめ
09G型オートマチックトランスミッションは、フォルクスワーゲンの中でも信頼性が高い6速トルコン式ATです。しかし、その性能を長く維持するには、油圧系統の健康状態を守ることが最も重要です。変速ショックやタイムラグが出る場合、その多くはATFの劣化やバルブボディ内部の摩耗に起因しています。
変速ショックの放置は大きな故障の前触れ
最初は軽い「つながりの違和感」や「発進時の一瞬の衝撃」でも、時間の経過とともに油圧のバランスが崩れ、他のギアにも悪影響を与えます。最終的にはシフト制御が乱れ、トランスミッション全体の寿命を縮めることにもつながります。小さな違和感を早めに整備で直すことが、結果的に最もコストを抑える方法です。
バルブボディ交換で蘇る変速フィール
バルブボディは油圧の心臓部とも呼ばれる部品で、ここをリフレッシュするだけで変速ショックが消え、滑らかで快適な走りが戻るケースが多く見られます。AT本体を丸ごと交換するよりも現実的で、費用対効果の高い修理方法といえるでしょう。
日常点検と定期整備の継続を
5〜6万kmごとのATF交換、フィルターやマグネットの清掃、そしてアイドリング時の熱管理。これらの積み重ねが、09Gミッションを長持ちさせる最大の秘訣です。とくに温感時の変速フィールに変化を感じたときは、早めに専門工場で診断を受けることをおすすめします。
よくある質問（FAQ）
Q1. 09G型ATの変速ショックは放置しても走行できますか？
A. 一時的に走行はできますが、放置はおすすめできません。
変速ショックが出ている状態では、内部の油圧制御が乱れており、他のギアやトルクコンバーターにも負担がかかります。結果として故障が進行し、修理費が倍以上になるケースもあります。早めの点検・ATF交換を行うことで、軽症のうちに改善できることが多いです。
Q2. バルブボディ交換とATF交換、どちらを先にすべき？
A. 症状が軽い段階であればまずATF交換を試すのが基本です。
劣化したATFの粘度低下が原因の場合、交換で改善するケースもあります。ただし、ATFを交換しても症状が残る場合は、バルブボディ内部の摩耗やソレノイド不良が進んでいる可能性が高く、その場合はバルブボディ交換が必要になります。
Q3. リビルト品の品質は新品と比べて大丈夫？
A. 信頼できるリビルダーの製品であれば、新品同等の品質が確保されています。
劣化部品を交換し、テスト済みのユニットのみが出荷されるため、一般的な街乗りや通勤用途であれば問題ありません。リビルト品を選ぶ際は、「動作保証付き」「内部清掃・検査済み」と明記されたものを選ぶと安心です。
Q4. 交換後、学習リセットは必要ですか？
A. はい。09G型ATは電子制御によって変速タイミングを学習しており、バルブボディを交換した後は診断機でソレノイド学習値をリセットする必要があります。
これを行わないと、旧データが残り、変速のタイミングやフィーリングが不安定になることがあります。整備工場で再学習を依頼しましょう。
Q5. バルブボディ交換後、どのくらい持ちますか？
A. 適切なATF管理と熱対策を行えば、10万km以上の耐久性が期待できます。
再発を防ぐには、定期的なATF交換・フィルター清掃・アイドリング管理が欠かせません。油圧制御が安定している状態を保てば、09G型ATは非常に長寿命なユニットです。
Q6. DIYで交換はできますか？
A. バルブボディ交換はプロ向け作業です。
内部に電気配線やソレノイドが多数あり、締め付けトルクや油温管理を誤ると故障の原因になります。整備マニュアルと診断機が揃っている工場での実施が安全です。DIYを検討する場合でも、ATF交換やマグネット清掃などの軽整備にとどめるのが現実的です。
