冷却水漏れの主因として多くの車種で挙げられるのが、ウォーターポンプの経年劣化です。
特にフォルクスワーゲン・ニュービートルのような横置きエンジン車では、補機類やマウント類が密集するため、作業スペースが限られ、交換手順には独自の工夫が求められます。
本稿では、エンジンハンガーを使用せずに実施するウォーターポンプ交換の手順をもとに、作業工程の整理と整備上のポイントを解説します。
タイミングベルトとの関連やブラケット位置の保持方法、エンジンマウントの扱いなど、ニュービートル特有の構造的特徴を踏まえながら、実務的な視点から整備性と注意点を考察します。
あわせて、交換判断のタイミングや「少量の漏れ」を放置した場合のリスクにも触れ、冷却系整備を確実に行うための基礎知識を整理します。

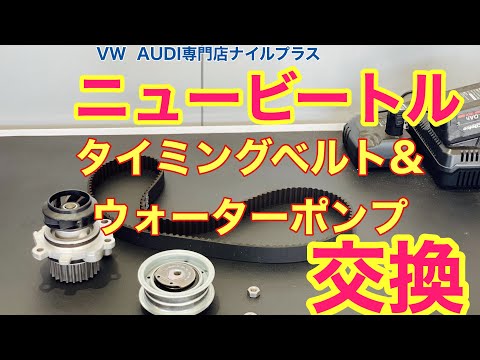

YouTube参考リンク：ナイルメカチャンネル「ニュービートル ウォーターポンプ交換（エンジンハンガーなし手順）」
ニュービートルの整備特性と部品供給事情
年代車としての特徴

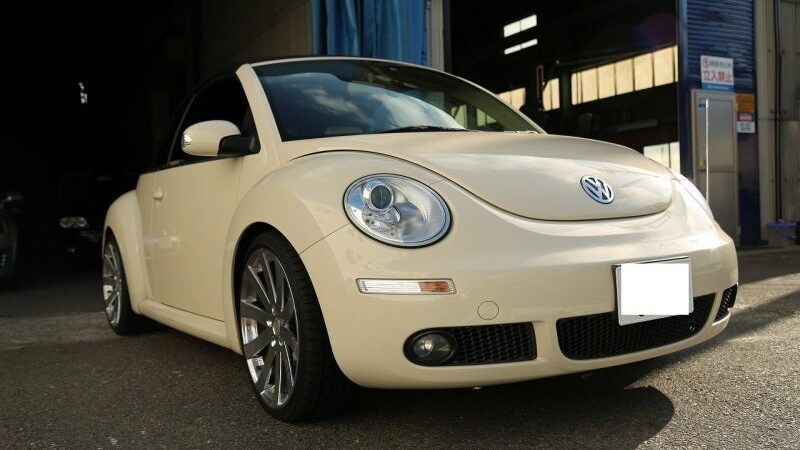

フォルクスワーゲン・ニュービートルは、1998年から2011年頃まで生産されたモデルで、登場からすでに10年以上が経過しています。丸みを帯びた可愛らしいデザインで人気を集めましたが、現在では冷却系やゴム・樹脂部品の劣化が目立つ年代車となっています。
特にウォーターポンプまわりは、経年による漏れや軸受けの摩耗が多く、冷却水が減る・甘い匂いがする・駐車場にシミができるなどの症状が出始めたら交換時期と考えられます。
ウォーターポンプ交換の目安
ニュービートルに搭載される1.6L・2.0L・1.8Tなどのエンジンでは、おおむね走行距離5〜8万kmまたは5〜7年ごとにウォーターポンプの不具合が出やすい傾向があります。
特にタイミングベルト駆動式のモデルでは、ベルトの張力がポンプ軸にかかるため、シールやベアリングへの負担が大きくなります。
そのため、タイミングベルト交換と同時にウォーターポンプも交換するのが整備の基本です。これにより、二度手間を防ぎ、冷却系統の信頼性を一度に高めることができます。
部品供給の現状
ニュービートルは生産終了から年数が経っているものの、VWグループの中では依然として部品供給が安定している車種のひとつです。
ディーラー経由の純正部品はもちろん、欧州のOEMブランド（HEPU、Graf、Pierburgなど）も流通しており、価格と品質の選択肢があります。
一方で、安価な社外品の中にはハウジング精度が甘いものや、ベアリング部の防錆処理が不十分なものも存在します。
結果として装着後1〜2年で再漏れが起こるケースもあり、信頼できるブランド品を選ぶことが重要です。
純正・OEM・社外品の違い
純正品はVWの設計基準に沿った品質で、合わせ面やシール性が高く、長期的な安心感があります。
OEM品は純正を供給している同一メーカー製で、性能面ではほぼ同等です。一方、社外品は価格面で魅力的ですが、製造元によって耐久性に差があります。
年代車の整備では「安く一度直す」よりも「確実に長く持たせる」ほうが結果的に経済的であり、純正または信頼性の高いOEM品の使用が推奨されます。
交換前の点検ポイントと作業方針の立て方
まずは漏れの有無を確認
ウォーターポンプ交換を始める前に行うべきは、冷却水漏れの有無とその位置の確認です。
ニュービートルの場合、エンジン前方のハウジングやドレン部、あるいはタイミングベルトカバー付近にわずかなクーラントの跡が見られることがあります。
乾いた白い粉のような跡は、クーラントが蒸発した痕跡です。これが見つかれば、ポンプ軸のシールが劣化しているサインと考えられます。
特に下部からのにじみや、クーラントの減少が見られる場合は早めの交換が必要です。
同時整備が推奨される部品
ウォーターポンプはタイミングベルトによって駆動されているため、交換時にはタイミングベルト・テンショナー・アイドラーの同時交換が推奨されます。
これらは同じ経路で動作しており、劣化が同時期に進むためです。
仮にポンプだけを新品にしても、古いベルトが再利用されていると再整備が必要になることがあります。
部品の価格はそれぞれ大きくはないため、「一度の作業で全体をリフレッシュ」することが長期的には最も経済的です。
エンジンハンガーを使わない手法
通常、ウォーターポンプ交換ではエンジンマウントを外すためにエンジンハンガーを使って上からエンジンを吊り上げます。しかし、整備環境によってはハンガーが使えない場合もあります。
その際は、ジャッキとゴムパッドを利用して下側から支える方法が有効です。
この方法では作業スペースが広く確保でき、マウントを慎重に外せばエンジンを安全に保持できます。
ただし、支え位置を誤るとオイルパンを傷めるおそれがあるため、ゴムパッドを介して接地面を保護することがポイントです。
作業時間の目安
経験のある整備士であれば、ウォーターポンプ単体の交換作業は約3時間前後で完了します。
タイミングベルトやテンショナーを同時交換する場合は、やや時間が延びることもあります。
DIYで挑戦する場合は、ベルト位置のマーキング・締付トルクの管理・液漏れチェックなど、専門的な工程が多いため、慎重に進めることが大切です。作業後の冷却水補充やエア抜きも忘れてはいけません。
分解手順と作業時の注意点｜外し方のコツをわかりやすく解説
ウォーターポンプ交換作業は、手順を誤るとタイミングずれや締結不良につながるため、順序と確認作業の徹底が重要です。ここでは、ニュービートル特有の狭いエンジンルーム構造を意識しながら、3つの主要工程に分けて解説します。
1 補機ベルトとプーリー類の取り外し
作業はまず補機ベルトの取り外しから始まります。ベルトルートを写真やメモで記録しておくと、復元時のミスを防げます。テンショナーを緩める際はスプリングの反発力に注意し、工具が滑らないよう確実に保持します。
続いてクランクプーリーを外しますが、このときはボルトを緩める前にエンジンの合いマーク位置を確認しておくことが大切です。ベルトを外す前に基準位置をマーキングしておけば、再組付け時にバルブタイミングのずれを防ぐことができます。
2 エンジンマウントおよびブラケットの扱い
ウォーターポンプへアクセスするためには、エンジン右側のマウントを外す必要があります。エンジンハンガーを使わない場合は、ジャッキ＋ゴムパッドで下からエンジンを支える方法が有効です。
支点をオイルパンの端に近い位置へずらし、荷重を均等に分散させるのがコツです。
ブラケットボルトは複数あり、締結順序を間違えるとねじれが生じることがあるため、取り外し順を記録しておくと安心です。
マウントゴムがひび割れていたり、エンジン始動時の振動が大きい場合は、この機会に交換を検討しましょう。ゴムが硬化するとアイドリング振動が増し、エンジン全体の安定性に影響します。
3 タイミングベルト系統の分解
テンショナーを緩める際は、反時計回りに調整するのが基本です。これを逆に行うと、ばねの戻り方向が変わり、張り調整が狂う可能性があります。
ベルトを外す前には、カムスプロケットとクランクプーリーの位置を独自マーキングしておくと再組付け時の基準になります。
タイミングがずれたまま組み直すと、始動不良や異音、最悪の場合はエンジン内部の干渉を起こすことがあります。作業中は「今どのギア位置で固定しているか」を常に意識し、マーキングのズレ確認を怠らないことが安全な整備の第一歩です。
ウォーターポンプ交換の工程｜実際の作業を順を追って紹介
ここからは、実際にウォーターポンプを取り外して交換するまでの流れを解説します。ニュービートルのエンジンは構造的に作業スペースが限られているため、下側からのアクセスを活用しながら丁寧に進めるのがポイントです。
旧ポンプの取り外し手順
タイミングベルトを外したら、ウォーターポンプ本体のボルトを均等に緩めていきます。このとき、一気に1本を外すのではなく対角線上に少しずつ緩めるのが基本です。ハウジングが歪むのを防ぎ、ボルトのねじ山を保護できます。
ポンプを外すと、冷却水が残っている場合があるため、下部に受け皿を置いておくと周囲を汚さずに作業できます。取り外したポンプを確認すると、軸のガタやシール部の漏れ跡が見られることが多く、これは内部ベアリングやOリングの劣化が進行している証拠です。
取り外し面はガスケットの残りや腐食が残っていることがあるため、金属ブラシやペーパーで軽く清掃し、完全に平滑な状態に整えることが重要です。異物が残ると新品のOリングが正しく密着せず、再漏れの原因になります。
新品ポンプの取付とトルク管理
新品のウォーターポンプには、通常Oリングやパッキンが付属しています。装着前にOリングを薄くクーラントまたはシリコングリスで潤滑し、組付け時にねじれや引っ掛かりが生じないようにします。乾いたまま押し込むと、Oリングがねじれて密着不良を起こすことがあります。
取付時は、ボルトを数本仮締めして位置を合わせてから本締めするのが基本です。
締付トルクはエンジン型式によって異なりますが、一般的には10Nm前後（小径ボルト）〜20Nm前後（太径ボルト）が目安です。トルクレンチを使用し、締めすぎによる樹脂ハウジングの割れを防ぎましょう。
最後に、取り外した周囲の冷却水通路を目視確認し、汚れや異物がないかをチェックします。
ここでの清掃が不十分だと、再組立後にスラッジが流れ込み、新しいポンプの寿命を縮めることがあります。
組付け・復元作業のコツ｜確実に仕上げるためのポイント
ウォーターポンプを取り付けたあとは、タイミングベルト・テンショナー・ブラケット類を元通りに組み上げていきます。
ここでの位置合わせ・張り調整・締付順序が正確でないと、異音や振動の原因になるため、1つずつ丁寧に確認しながら進めましょう。
新旧タイミングベルトの比較
まずは、取り外したタイミングベルトと新品ベルトの長さや歯数を確認します。
互換性のあるOEM品を使用する場合でも、歯ピッチや幅が完全に一致しているかを確認しておくことが大切です。わずかな誤差でも張り具合に影響し、異音や摩耗の早期発生につながることがあります。
新品ベルトをかける際は、クランク側 → ウォーターポンプ → カム側の順でテンションをかけると、全体の張りバランスを保ちやすくなります。
テンショナーの再調整と張り方向
テンショナーは反時計回り方向に回して張りを調整するのが基本です。
方向を間違えるとスプリングの戻りが逆になり、張力が不安定になります。調整後は、手でベルトを軽く押して「たわみ」が適正範囲（約5〜8mm）であるかを確認します。
また、ベルトを張りすぎると軸受やポンプに負担がかかるため、やや緩め→1/8回転締め直し程度で最終調整するのがコツです。
ブラケット復元とマウントの位置決め
エンジンマウントやブラケットを復元する際は、元位置にあったボルト痕（当たり面）を目印にすると位置合わせがスムーズです。マウントの位置がずれると、エンジンが左右に傾き、駆動系の振動や干渉音が発生する場合があります。
また、マウント固定ボルトは規定トルク（例：60〜70Nm前後）で本締めし、ゴム部分をねじらないように注意します。
マウントのゴムが劣化していた場合は、振動対策として新品への交換を推奨します。
カバー・補機類の取り付け
最後に、タイミングベルトカバーや補機プーリー類、ベルトテンショナーを元通りに組み付けます。カバー装着時にゴムシールが外れていないか確認し、異音防止のためネジの締め忘れや干渉部分の有無を必ず点検します。
補機ベルトを戻す際は、ルートを誤るとベルトがねじれて異常摩耗を起こすため、作業前に撮っておいた写真やメモを参考に正確に復元します。
冷却系統の仕上げとエア抜き確認の手順
ウォーターポンプの交換が終わったら、冷却水（クーラント）の充填とエア抜きを行います。
ここまでの工程をどれだけ丁寧に仕上げるかで、再漏れ防止と冷却性能の安定性が大きく変わります。
クーラント充填とエア抜きの基本
冷却水を注入する際は、リザーバータンクのキャップを外し、真空式充填ツールを使用するのが理想です。
真空状態にしてからクーラントを注入することで、内部に空気が残らず、後のエア噛みを防止できます。
真空ツールがない場合は、ヒーターを「最大温度・風量」で稼働させながら、エンジンをアイドリングさせることで手動エア抜きを行います。
ヒーターの吹き出し口から温風がしっかり出ていれば、クーラントがヒーターコアまで循環している証拠です。
反対に温風が出ない場合は、エアが残っている可能性が高いので、キャップを開けて再度エア抜きを行います。
始動後の漏れチェックとファン作動確認
エンジンを始動したら、ラジエーターファンの作動タイミングと冷却水の循環を確認します。
冷却ファンが回らない・温度計が上がりすぎるといった症状がある場合は、センサーやファンリレーの不具合も疑う必要があります。
また、ウォーターポンプ取付部周辺を目視で点検し、Oリング部分やハウジングの合わせ面ににじみがないか確認します。
エンジン停止後、時間をおいてから再チェックすると、加圧時にしか出ない微細な漏れも発見しやすくなります。
温間時と翌日の再確認
冷却系統の整備で見落としがちなのが、「翌日の再確認」です。
冷間時には液量が減ることがあり、そのまま走行すると再度エアが混入するリスクがあります。
交換翌日は必ず冷間時に液量をチェックし、MINラインを下回っていれば補充しましょう。
また、翌日の走行後にエンジンルーム内を観察し、クーラント特有の甘いにおいが残っていないか確認することも有効です。これは微細漏れを早期に察知できるサインになります。
「少しの漏れ」を放置しない理由｜早期対応が大きな修理を防ぐ
ウォーターポンプからの漏れは、最初はほんのわずかに見えることがあります。
駐車場の下に薄いピンク色のシミができていても、「これくらいなら大丈夫」と思ってしまいがちです。
しかし、冷却系統のわずかな漏れでも、放置すると重大なトラブルにつながることがあります。
初期漏れのサインと構造的な理由
ウォーターポンプの中心には回転軸を密閉するためのメカニカルシールが組み込まれています。
このシールが経年劣化すると、内部の圧力変化や熱膨張で冷却水が少しずつにじみ出ます。
最初は目立たなくても、走行中の振動や温度変化で漏れが進行し、やがてポタポタと垂れるほどの量に増えることがあります。
特にニュービートルのようにエンジン前方が狭く、熱がこもりやすい構造では、樹脂部品やOリングの劣化が早く進む傾向があります。
少量の漏れでも、周囲のプーリーやベルトにクーラントが付着すると滑りや異音の原因になるため注意が必要です。
放置による冷却性能の低下
漏れを放置すると、冷却水の量が徐々に減少し、循環効率が落ちていきます。
その結果、冷却水温度が上昇し、オーバーヒートを引き起こすリスクが高まります。
オーバーヒートはエンジン本体へのダメージが大きく、最悪の場合、シリンダーヘッドガスケットの焼損やエンジンブロックの歪みにも発展します。
一見小さな漏れでも、長期間放置すれば修理費用が数十倍に膨れ上がる可能性があります。
経済的にも「早めの整備」が正解
ウォーターポンプ単体の交換は、部品代と工賃を合わせても2〜3万円前後（部品の種類による）で済むことが多いですが、冷却系統全体を修理する場合は10万円近くかかることもあります。
早期対応すれば、費用も時間も節約できるという点でメリットが大きいのです。
定期点検や車検時にクーラント減少が見られたら、「様子見」ではなく必ず原因を調べるようにしましょう。
だから選択肢は3つ
こんなとき、VWオーナーにできる現実的な選択肢は次の3つです。
① まずは診断・見積もり
輸入車に強い整備士が原因を特定し、必要最小限で提案。
② 高額修理の前に査定
整備履歴・社外パーツまでプラス査定の外車専門。
③ 修理費リスク回避の“定額で新車”
車検・税金・メンテ込の月額で故障ストレスから解放。
ワンポイント
「走れるから大丈夫」と思っても、実際はいつ爆発するか分からない爆弾を抱えている状態です。
早めに動くほど、費用もダメージも抑えられます。
👉VW専門店ナイルプラスのメンテナンス・カスタムの費用＆作業日数まとめ
年代車ニュービートルを確実に整備するためのポイント
フォルクスワーゲン・ニュービートルのような年代車の整備では、「効率」と「確実性」の両立が何より重要です。
限られたスペースの中で的確に作業を進めるには、構造理解と現場的な工夫が欠かせません。
ウォーターポンプ交換は一見シンプルに見えて、実際には補機類やマウントの脱着、タイミングベルトの張り調整など、複数の要素が密接に関係しています。
狭いエンジンルームでの効率化の工夫
ニュービートルは丸いボディデザインの影響で、エンジンルームの前後スペースが非常に限られています。そのため、「どこを先に外すか」「どの工具を使うか」が作業効率を左右します。
ジャッキを使ってエンジンを軽く支えながらマウントを外す、マーキングでベルト位置を記録して復元性を高める、といった現場ノウハウが仕上がりを左右します。
こうした小さな工夫の積み重ねが、再組付け時のズレ防止や異音トラブルの回避につながります。
冷却系整備での「確実性」の意味
冷却系統は、漏れを“ゼロ”に近づけることが品質の基準になります。
Oリングやハウジング面の清掃、トルク管理、真空充填など、どれも地味ながら重要な工程です。ひとつでも手を抜くと、後日再整備になりかねません。
整備直後の温間・冷間での再確認や、翌日の液量チェックも、確実な整備を保証するうえで欠かせない手順です。
古い車を長く維持するために
ニュービートルをはじめとする年代車の魅力は、愛着を持って手をかけるほどに味が出ることです。
部品供給や整備性の面では現行車に劣る部分もありますが、適切なメンテナンスと定期点検で十分に長寿命化が可能です。
ウォーターポンプやタイミングベルトといった重要部品を確実に整備しておけば、安心して長距離ドライブを楽しめるでしょう。
＼ 冷却系トラブル 個別解説記事 ／
よくある質問（FAQ）
Q1. ウォーターポンプの交換サイクルはどのくらいですか？
一般的には 走行距離5〜6万kmまたは5年程度 が目安です。ただし、ニュービートルのような年代車では樹脂パーツの経年劣化が早いため、走行距離が短くても冷却水の減少やにじみが見られたら早めの交換をおすすめします。
Q2. 「少しの漏れ」でもすぐに修理が必要ですか？
はい。ウォーターポンプの漏れは放置しても自然に止まることはありません。初期のにじみは劣化のサインであり、やがて漏れ量が増加して冷却性能が落ちてしまいます。早めの交換が結果的に費用を抑えることにつながります。
Q3. タイミングベルトは同時交換が必要ですか？
ウォーターポンプとタイミングベルトは同じ場所に取り付けられており、分解工程が重なるため、同時交換が効率的かつ安全です。再整備の手間を避けるためにも、テンショナやプーリー類も含めて一式交換を検討しましょう。
Q4. DIYでウォーターポンプ交換は可能ですか？
理論上は可能ですが、エンジンマウントの脱着やタイミングベルトの調整が必要なため、確実な整備を行うには専門知識と工具が不可欠です。トルク管理や冷却水の真空充填なども求められるため、整備工場への依頼をおすすめします。
Q5. 交換費用の相場はどのくらい？
ニュービートルの場合、ウォーターポンプ単体交換で約2〜4万円前後、タイミングベルト同時交換を含めると6〜10万円程度が一般的です。使用部品（純正／OEM／社外）や整備環境によって前後します。
👉VW専門店ナイルプラスのメンテナンス・カスタムの費用＆作業日数まとめ
Q6. 冷却水の減りが早いけど漏れが見えません
外部漏れがない場合でも、ウォーターポンプのシールやハウジング内で微細漏れが起きていることがあります。また、サーモスタットやホース接続部からの蒸発も考えられるため、点検時に加圧テストを依頼すると原因を特定しやすくなります。
Q7. 交換後に再発を防ぐポイントは？
・純正または信頼できるOEM部品を使用する
・Oリング・ガスケットは必ず新品に交換
・クーラントは指定品（G13またはG12evo）を使用
・冷間・温間の再点検を忘れない
これらを守ることで、再発リスクを最小限に抑えられます。
