エンジンの燃焼を支える「点火系統」は、車両の始動性・加速性能・燃費に直結する重要な要素です。
なかでもイグニッションコイルは、高電圧を発生させてスパークプラグへ電気を供給する心臓部といえる装置です。
しかし、経年劣化や熱ストレスによって内部絶縁が損なわれると、失火（ミスファイヤ）やアイドリング不調などの症状を引き起こします。
本稿では、イグニッションアナライザーを用いた点火波形解析の基本と、
実際の故障特定・交換手順の流れを整理します。
波形の読み方を理解することで、原因を正確に判断し、
無駄な部品交換を防ぐための診断技術を身につけることができます。
参考リンク：ナイルメカチャンネル「イグニッションコイル故障診断と波形解析の実例」
イグニッション系統の基礎構造
エンジンの内部では、ガソリンと空気の混合気が燃焼することで力が生まれます。
その燃焼の「きっかけ」を作るのが点火系統です。
中でも中心的な役割を担うのがイグニッションコイル。
これは、車のバッテリーから供給される低電圧を何万ボルトもの高電圧に変換し、スパークプラグに送り出す装置です。
一次コイルと二次コイルの働き
イグニッションコイルの内部には、一次コイルと二次コイルという2種類の巻線があります。
一次コイルはバッテリーから流れる12V前後の電流を蓄え、通電を一瞬で遮断することで強力な電磁誘導を発生させます。
その結果、二次コイルでは数万ボルトの高電圧が生まれ、スパークプラグの電極間で火花が飛びます。
この一瞬の火花が燃焼の起点となるのです。
スパークプラグとの連携
スパークプラグは、イグニッションコイルから届いた高電圧を受け取り、シリンダー内の混合気を着火させます。
点火のタイミングはエンジン制御ユニット（ECU）によって精密に管理され、燃焼の効率を最適化しています。
もしこのタイミングがずれると、燃費の悪化や出力の低下を招くこともあります。
点火エネルギーと燃焼効率
点火エネルギーが十分でないと、混合気が完全に燃えきらず「失火（ミスファイヤ）」が発生します。
これが続くとエンジンの振動や燃費悪化の原因になります。
つまり、イグニッションコイルはただの電装品ではなく、「エンジンの健康」を左右する重要な部品といえるでしょう。
👉7速乾式DSG（DQ200）のジャダーはクラッチだけが原因じゃない？点火系メンテで改善する理由と対策
故障時の主な症状と診断の必要性
イグニッションコイルが劣化すると、まず現れるのがエンジンの不調です。
コイルは高温にさらされる場所に取り付けられているため、長年の使用で内部の絶縁体が劣化したり、樹脂がひび割れたりします。
そうなると電気の流れが乱れ、火花がうまく飛ばなくなるのです。
ここでは、典型的な症状と診断の重要性について整理します。
アイドリング時の振動や不安定さ
もっとも多い症状が、エンジンの振動やアイドリングの不安定です。
信号待ちでエンジンが小刻みに揺れたり、回転数が一定にならなかったりする場合、特定の気筒で火が飛んでいない可能性があります。
完全に失火すると、エンジンの回転が大きく乱れ、マフラーから「ポンポン」と音が出ることもあります。
加速時の息つきや出力低下
走行中の加速がスムーズでなく、途中で息つくような感覚がある場合も要注意です。
これは燃焼が一瞬途切れることで、エンジンの力が均一に出せなくなっているサインです。
特に登り坂や追い越し加速で症状が強く出ることがあります。
チェックランプの点灯とエラーコード
点火不良が一定回数以上続くと、 エンジンチェックランプ（MILランプ） が点灯します。
診断機を接続すると、P0300（ランダムミスファイヤ）やP0301～P0304（気筒ごとの失火）といったコードが検出されます。
これらはイグニッションコイルやスパークプラグ、配線不良などが原因であることが多いです。
系統診断の大切さ
コイル単体を交換しても、根本原因が別の箇所にある場合は症状が再発します。
たとえば、プラグギャップが広すぎたり、燃料噴射の異常がある場合も似た症状になります。
そのため、 「どの部品が悪いか」ではなく、「なぜ点火がうまくいっていないのか」 という視点で診断を進めることが大切です。

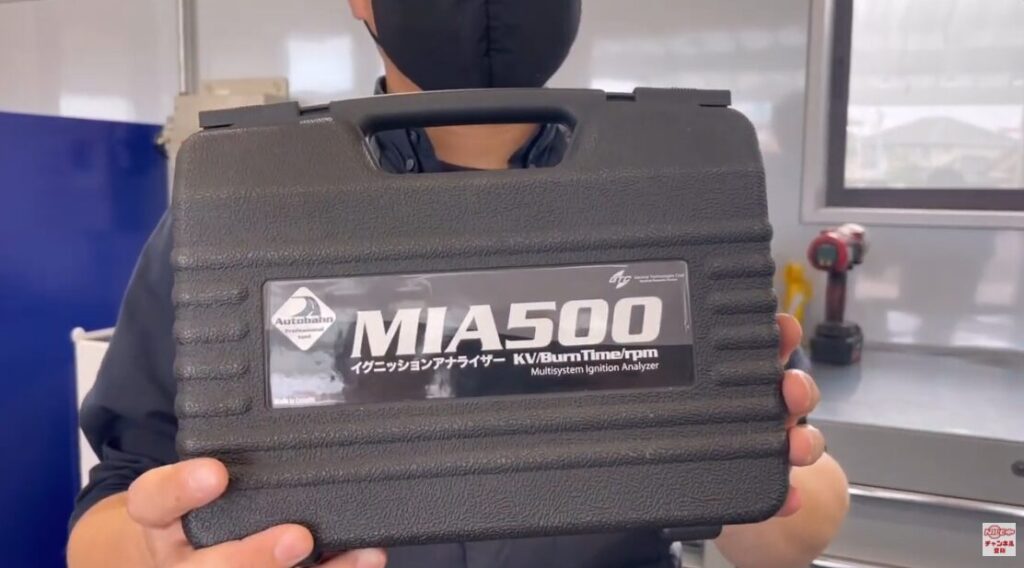

イグニッションアナライザーによる点火波形測定
イグニッションコイルの不調を正確に見抜くには、波形を測定して電気の流れを「目で見る」ことが有効です。
そのために使われるのが「イグニッションアナライザー」や「オシロスコープ」と呼ばれる機器です。
これを使うと、スパークプラグへ電気が送られる瞬間の電圧や時間をグラフとして確認できます。
整備経験に頼らず、データで判断できるのが大きな利点です。
測定の基本原理
イグニッションコイルには、一次側（低電圧）と二次側（高電圧）の回路があります。
波形測定では主に二次側の電圧変化を観察します。
エンジンが回るたびに電圧が上昇し、スパークプラグで火花が飛ぶ瞬間にピークを迎えます。
その後、放電が終わると電圧が急降下します。
この「立ち上がり」から「放電の終わり」までの波形を見ることで、コイルやプラグの状態を判断できます。
波形の読み方
正常な波形では、立ち上がり電圧が一定の高さで、放電時間が安定しています。
逆に、電圧が低かったり放電時間が極端に短い場合は、点火エネルギーが不足しているサインです。
また、波形が途中で途切れていたり乱れていると、内部リークや接触不良が疑われます。
異常波形の例
たとえば、電圧が全体的に低い場合はコイルの劣化やバッテリー電圧の低下が原因かもしれません。
放電が途中で止まるような波形は、プラグ汚れや絶縁不良の可能性があります。
波形の「癖」を見慣れることで、原因をかなり正確に特定できるようになります。
測定機材と接続の注意
波形測定を行う際は、アナライザーのプローブを安全に接続することが重要です。
点火系は高電圧が発生するため、誤った接続をすると感電や機材損傷の危険があります。
必ず取扱説明書に従い、エンジン停止状態で接続→起動して測定開始という手順を守りましょう。

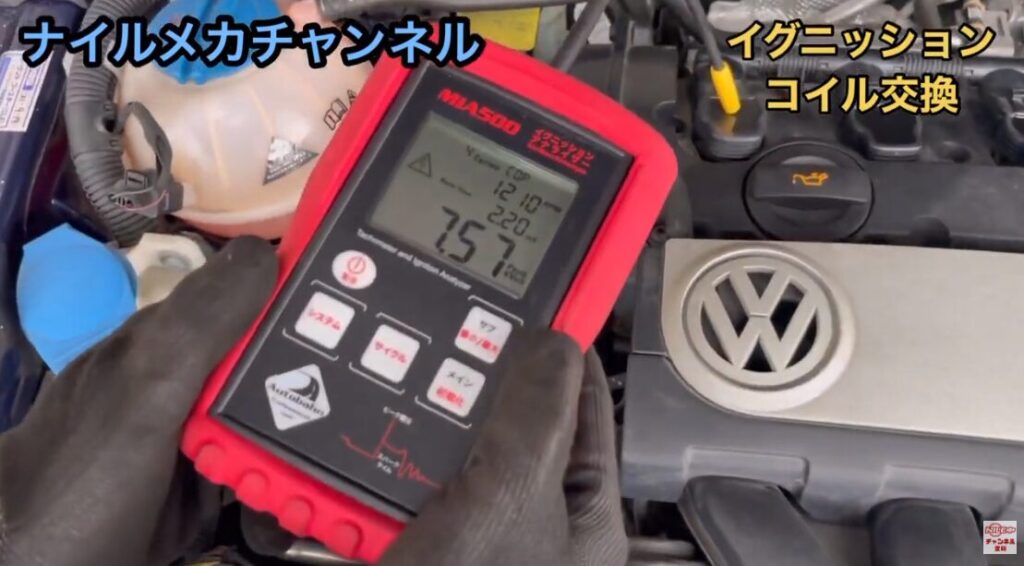

実車診断の流れと異常特定
イグニッション波形の理論を理解したら、次は実際の車両での診断です。
理想的な波形を頭に入れたうえで、実際に測定して比較することで、不具合の原因をより正確に見極めることができます。
ここでは、整備現場でも使われる基本的な診断手順を順に説明します。
エンジン始動下でのリアルタイム観察
測定はエンジンを始動した状態で行います。
アイドリング時や軽くアクセルを踏んだときなど、複数の条件で波形を観察します。
正常な波形では、立ち上がり電圧や放電時間がほぼ一定ですが、異常がある気筒ではこれが乱れたり、ピーク電圧が低くなったりします。
リアルタイムで波形を見比べることで、どの気筒に問題があるかを特定できるのです。
各気筒の比較
測定結果はすべての気筒で比較するのが基本です。
例えば4気筒エンジンなら、4つの波形を並べて見ると、異常のある気筒だけ波形が小さかったり、ノイズが混じっていたりします。
全体のバランスを見ることで、単純なコイル不良か、それとも配線やプラグなど他の要因かを判断しやすくなります。
典型的な異常パターン
もし1気筒だけ反応が極端に弱い場合、そのコイルが内部リークを起こしている可能性があります。
逆に複数気筒で波形が乱れている場合は、電源電圧の不安定やECU側の制御不良も考えられます。
つまり、波形から「どこまで電気が届いているか」を読み取ることで、部品単位の切り分けができるのです。
コイル入替による確認
特定の気筒で異常が出たら、コイルを別の気筒に入れ替えて再測定します。
もし波形の異常が入れ替えた先の気筒に移動した場合、そのコイル自体が原因と断定できます。
この方法は非常にシンプルで確実な検証手段です。
最終的には、波形・症状・チェックランプの記録を組み合わせて総合的に判断することが、無駄な部品交換を防ぐポイントです。

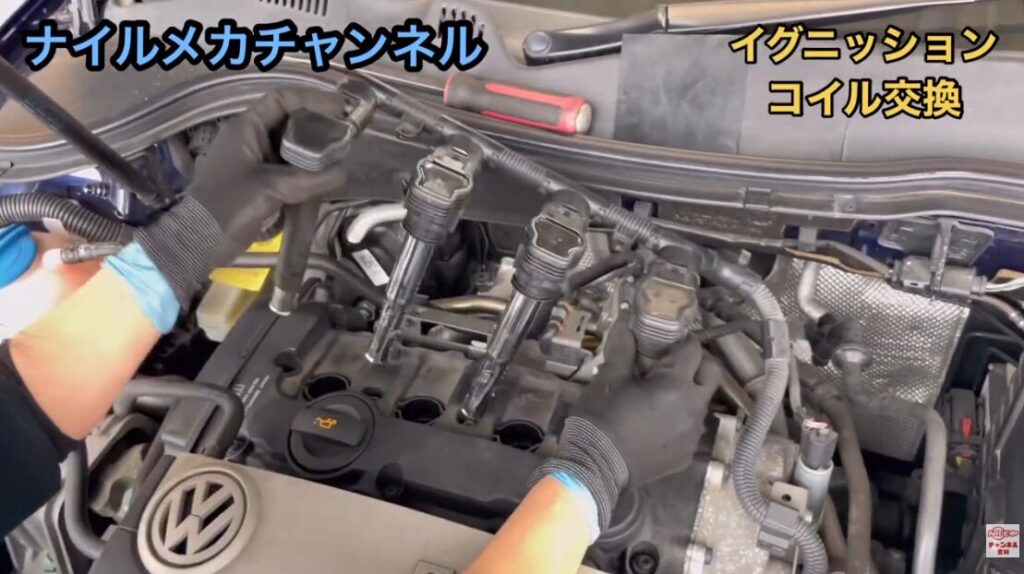

イグニッションコイルの交換手順と注意点
イグニッションコイルの異常が確認できたら、次は交換作業です。
最近の車はエンジンルームがコンパクトに設計されているため、慎重な手順が求められます。
ここでは、一般的な交換の流れと注意点をわかりやすく整理します。
作業前の安全対策
まず大切なのはバッテリーのマイナス端子を外すことです。
イグニッションコイルには高電圧がかかるため、通電したまま触れると感電やショートの危険があります。
さらに、エンジンが熱い状態ではやけどするおそれがあるため、完全に冷えてから作業を始めましょう。
コネクタと固定ボルトの扱い
次に、コイル上部のコネクタを外します。
このコネクタは樹脂製で割れやすいため、強引に引っ張らず、ロックを解除してからまっすぐ引き抜くのがポイントです。
固定ボルトを外したら、コイルを少し回すようにして持ち上げると、プラグホールからスムーズに抜けます。
ゴムのシールが固着している場合は、ゆっくり揺らして外しましょう。
新品コイルの取り付け
新しいコイルを装着する際は、プラグとの接点をしっかり合わせることが重要です。
差し込みが浅いと、通電不良を起こすことがあります。
また、締め付けトルクを守ることも大切です。
強すぎると樹脂部分が割れ、弱すぎると振動で緩む原因になります。
メーカー指定値を確認し、トルクレンチで適正に締め付けましょう。
同時交換か単体交換か
1本だけ故障している場合でも、他のコイルも同じ時期に劣化していることが多いため、複数本同時交換が望ましいとされています。
特に走行距離が長い車では、後から別の気筒が次々に不調を起こすケースもあります。
費用は増えますが、トラブルを繰り返さないための“予防整備”と考えると合理的です。
交換後の波形再測定と結果確認
イグニッションコイルを交換した後は、「きちんと直ったか」をデータで確認することが大切です。
体感的にエンジンがスムーズになっていても、波形を見ておくことで整備の確実性が高まります。
また、記録を残しておくことで、今後の点検や比較にも役立ちます。
波形の安定をチェック
交換後にエンジンを始動し、アイドリング状態で波形を測定します。
正常な状態では、立ち上がり電圧が一定で、放電時間も各気筒ほぼ同じになります。
特に注目すべきはスパークの持続時間と電圧の立ち上がりの滑らかさです。
波形が安定していれば、点火エネルギーが十分に確保され、燃焼が均一に行われている証拠です。
エンジン挙動と出力の改善確認
波形だけでなく、実際のエンジン挙動も確認しましょう。
アイドリングが落ち着き、アクセル操作に対する反応がスムーズであれば、点火系が正常に機能していると判断できます。
走行テストでは、特に登坂や加速時の“息つき”が解消しているかを確認します。
以前よりエンジン音が静かに感じられることも多いです。
再発防止のための波形記録
整備後の波形データは、 車両の「健康記録」 のようなものです。
交換前後の波形を比較して残しておくと、次に似た症状が出たときの判断材料になります。
たとえば、放電時間の短縮や電圧の低下が徐々に見られるようになれば、再びコイルの劣化が進んでいるサインとして早めに対処できます。
仕上げとしてのチェックランプ確認
最後に、エンジンチェックランプ（MIL）が消えていることを確認します。
もし点灯が続いている場合は、ECUに以前のエラーが残っている可能性があります。
診断機でリセットを行い、再度エンジンを始動して異常が出ないかを確かめて完了です。
波形測定と走行確認の両方を行うことで、修理の確実性が一段と高まります。
普段は国産車をメインに扱う整備工場でも、こうした欧州車整備の手順や注意点を知っておくと、受け入れの幅が広がります。
輸入車対応を視野に入れて現場の環境を整えるなら、整備用品や作業環境アイテムを幅広く扱う「ヨロスト。」をチェックしてみてください。
配線・バッテリー・エンジンオイルなど、どのメーカー車種でも役立つアイテムがそろっています。
初めての方でも扱いやすい商品が多いので、DIYメンテナンスの第一歩にもおすすめです。
故障傾向と予防整備の考え方
イグニッションコイルは消耗品です。
どんなに高品質な部品でも、熱・振動・経年劣化の影響を避けることはできません。
とはいえ、適切な点検と整備を行えば、トラブルの発生をかなり遅らせることができます。
ここでは、よくある故障傾向と予防のポイントを整理します。
熱と経年による樹脂劣化
コイルはエンジンの上部に取り付けられ、高温の影響を強く受けます。
長時間の走行や渋滞で熱がこもると、内部の樹脂や絶縁体が徐々に硬化し、やがてひび割れます。
この微細なひびが高電圧のリーク（漏れ電流）を引き起こし、失火の原因となります。
特に夏場やターボ車では、この熱劣化が早く進む傾向にあります。
カーボン堆積と高負荷走行
点火不良は、スパークプラグの汚れやカーボンの堆積とも関係しています。
プラグの電極にカーボンがたまると、電気の流れが不安定になり、コイルへの負担が増します。
また、頻繁に高回転まで回す走行スタイルも、点火系に大きなストレスを与えます。
逆に、短距離走行ばかりでエンジンが温まりきらない状態も、湿気や不完全燃焼で劣化を早めます。
直噴エンジン特有のトラブル傾向
近年の直噴（DI）エンジンでは、燃焼室内の温度が高く、ススが付きやすい構造になっています。
そのため、コイルの樹脂部やプラグホール内が汚れやすく、リークが起こることがあります。
定期的にプラグを外して点検し、清掃するだけでも故障の予防になります。
故障前診断のすすめ
波形観察は、単なる修理後の確認だけでなく、 「故障前診断」 としても有効です。
波形に微妙な乱れや放電時間の短縮が見られたら、早期にコイルを交換しておくことで、急なエンストや長距離ドライブ中のトラブルを防げます。
点火系は車の「心臓」ともいえる部分。
定期点検を怠らず、データを活用した予防整備を心がけましょう。
正確な波形解析がもたらす診断精度の向上
イグニッションコイルの診断は、単に「壊れているかどうか」を見極める作業ではありません。
波形を分析して原因を特定することこそが、本当の整備技術です。
経験や勘だけに頼らず、数値とデータをもとに判断できるようになることで、修理の精度と効率が大きく向上します。
データに基づくトラブルシューティング
波形解析を活用すれば、コイルの劣化、プラグの汚れ、配線不良などを明確に切り分けることができます。
これにより、誤った部品交換を防ぎ、時間とコストの無駄を大幅に減らせます。
特に複数の要因が絡むトラブルでは、「波形を見る力」が整備士にとっての最大の武器になります。
感覚から「見える整備」へ
昔ながらの整備では「なんとなく不調だから交換」という判断が少なくありませんでした。
しかし、波形という客観的なデータを使えば、「なぜその部品を交換するのか」を明確に説明できます。
これは、整備士自身の技術の裏付けになるだけでなく、お客様の信頼にもつながります。
トラブルを未然に防ぐ診断技術
イグニッションコイルは、故障してから交換するよりも、劣化の兆候を早めに発見して対処することが理想です。
波形を定期的に確認しておけば、わずかな異常も見逃さず、突然のエンストや走行中の不具合を防ぐことができます。
つまり波形解析は「修理」だけでなく、「予防整備」の要でもあるのです。
正確な診断がもたらす安心
正しい波形解析によって、整備後の状態をデータで確認できれば、整備士もオーナーも安心できます。
車は電気と燃焼の複雑なバランスの上に成り立つ精密機械です。
その中心にある点火系統をしっかり見極めることが、エンジンを長く、快適に保つための第一歩です。
よくある質問（FAQ）
Q1. イグニッションコイルはどのくらいの頻度で交換すべきですか？
一般的には、10万km前後または7〜10年が交換の目安とされています。
ただし、車種や使用環境によって寿命は異なります。
高温環境での走行が多い車や、渋滞の多い都市部では早めの交換が望ましい場合もあります。
波形測定を活用して、劣化の兆候を早めに把握すると安心です。
Q2. 失火（ミスファイヤ）を放置するとどうなりますか？
失火が続くと、触媒コンバーターの損傷や燃費悪化につながります。
未燃焼ガスが排気系に流れ込み、触媒を過熱・劣化させることがあるため、チェックランプが点灯したままの走行は避けましょう。
早めの点検が車を守る最善の方法です。
Q3. DIYでコイル交換は可能ですか？
構造が比較的単純な車種であれば、工具がそろっていれば可能です。
ただし、高電圧部品を扱う作業のため、安全対策が欠かせません。
感電防止のために必ずバッテリー端子を外し、冷却後に作業する必要があります。
自信がない場合は、整備工場に依頼するのが確実です。
Q4. 1本だけ交換しても大丈夫？
1本のみ交換しても一時的には改善しますが、他のコイルも同時期に劣化している可能性が高いため、複数本の同時交換をおすすめします。
とくに走行距離が長い車では、後から別の気筒が不調になるケースが多く見られます。
Q5. 波形測定には特別な資格が必要ですか？
いいえ、特別な資格は不要です。
ただし、測定器の取り扱いには知識と経験が求められます。
誤った接続や設定を行うと、測定器や車両を破損することもあります。
整備士や専門ショップのサポートを受けながら学ぶのが安全です。
