ホイール大型化と扁平タイヤ化が進む現代車において、タイヤ交換作業にはこれまで以上の精度と安全性が求められています。
とくに20インチを超えるホイールや30〜35扁平といった低サイドタイヤでは、従来型チェンジャーによる作業時のリスクや作業者の負担が課題となってきました。
そうした背景のもと、イタリアの整備機器メーカー Ravaglioli（ラバリオリ） が開発した「レバーレス・テーブルレス・タイヤチェンジャー」は、新しいアプローチでそれらの問題を解決する機構を採用しています。
金属レバーを一切使用せず、樹脂パーツによるホイール保護と自動サポートアームによる作業補助を両立したこのシステムは、作業効率と安全性の両立において大きな進化を示しています。
本稿では、この最新チェンジャーの構造・動作原理・利点・実用面での評価を整理し、今後のタイヤ交換設備の方向性を考察します。
参考リンク：「日本初導入 Ravaglioli レバーレス・テーブルレス・タイヤチェンジャー 実演」
背景：タイヤ交換技術の進化と課題
大径・低扁平化が進む現代車両のホイール事情
ここ10年ほどで、乗用車のホイールは大径化・低扁平化が進みました。
かつては15〜16インチが主流だったものが、今では18〜20インチが一般的。
見た目のスポーティさや走行安定性の向上が理由ですが、整備現場では「外しにくく、はめにくい」タイヤが増えたのも事実です。
特に扁平率が40％を切るようなタイヤでは、サイドウォールが硬く、従来型のチェンジャーでは作業時にリムへ傷をつけやすい問題がありました。
従来型チェンジャー（テーブル式・レバー式）の限界
一般的なテーブル式チェンジャーは、ホイールを水平テーブルに固定して回転させながら、金属レバーを使ってタイヤを外す方式です。
構造はシンプルですが、タイヤとリムの間にレバーを差し込む際に、力加減を誤ると簡単にリムに傷がつきます。
また、大径タイヤではレバーを強く押し込む必要があり、作業者の体力負担が大きいのも課題でした。
特に女性整備士や高齢者にとっては作業効率と安全性の両立が難しい工程でもあります。
傷防止・作業者負担軽減の両立というテーマ
自動車メーカーがアルミホイールの高級化を進める中で、整備側には「絶対に傷をつけない」ことが求められるようになりました。
その一方で、1日あたりの作業量をこなすためにはスピードも欠かせません。
つまり、「速く・正確に・安全に」を同時に満たす機械が必要とされてきたのです。
こうした背景が、タイヤチェンジャーの進化を強く後押ししました。
レバーレス化・自動化への流れ
こうした課題を解決するために登場したのが、“レバーレス”構造と“自動制御”を組み合わせた次世代チェンジャーです。
レバーを使わず、機械がビードを押し下げて自動で外す方式により、作業者の力をほとんど必要としません。
さらに、リムに直接触れる部分はすべて樹脂製となり、ホイールを保護しながら素早く作業できます。
この技術革新によって、タイヤ交換はもはや「重労働」ではなく、誰でも正確にこなせる“精密作業”の領域へと変化しつつあります。
Ravaglioli「レバーレス・テーブルレス」構造の概要
メーカー概要：イタリア・Ravaglioli社の位置づけ
Ravaglioli（ラヴァリオーリ）は、イタリアを代表する自動車整備機器メーカーで、ホイールアライナーやリフト、タイヤチェンジャーなどを手がけています。
創業から60年以上にわたり欧州整備工場で高い評価を受け、特に「安全性と精密性を両立した設計」で知られています。
多くの自動車メーカー純正指定工具にも採用されており、技術力と信頼性の高さがRavaglioliブランドの強みです。
“テーブルレス”構造とは何か
従来型チェンジャーでは、ホイールをテーブル上に置いてクランプで外側から固定します。
一方、Ravaglioliの「テーブルレス構造」はこのテーブル自体を廃止し、センタークランプでホイールのハブ中心を直接固定します。
これにより、外側リムへの力が均一にかかり、変形や傷のリスクを最小限に抑えられます。
固定精度も高く、偏心やブレがほとんど発生しません。
省スペースでありながら、大径ホイールにも柔軟に対応できるのが特徴です。
“レバーレス”ヘッド機構の原理と特徴
Ravaglioliが採用する“レバーレスヘッド”は、金属レバーを一切使わず、樹脂製の専用ヘッドが自動的にタイヤのビード部を押し下げ、リムに沿って回転させる構造です。
機械制御により均一な力で作動するため、作業者の熟練度に関係なく、常に安定した品質で作業できます。
また、ヘッドの接触部分はすべて樹脂製で、アルミホイールへの傷付きを防止。
これまで“レバー操作時の感覚”に頼っていた工程が、より安全で再現性の高いものになりました。
サイドリフトによるタイヤ昇降サポート機構
Ravaglioliのもう一つの特徴が、作業者の負担を軽減する「サイドリフト機構」です。
これは、重たいホイールを持ち上げる必要がなく、リフトが自動的に作業位置まで昇降してくれる仕組みです。
SUVや20インチ以上のホイールでも無理なくセットでき、腰や肩への負担を大幅に軽減します。
安全性と効率を両立した設計で、長時間の作業でも安定したパフォーマンスを維持できます。
作業工程の流れと主要動作
1 セットアップ

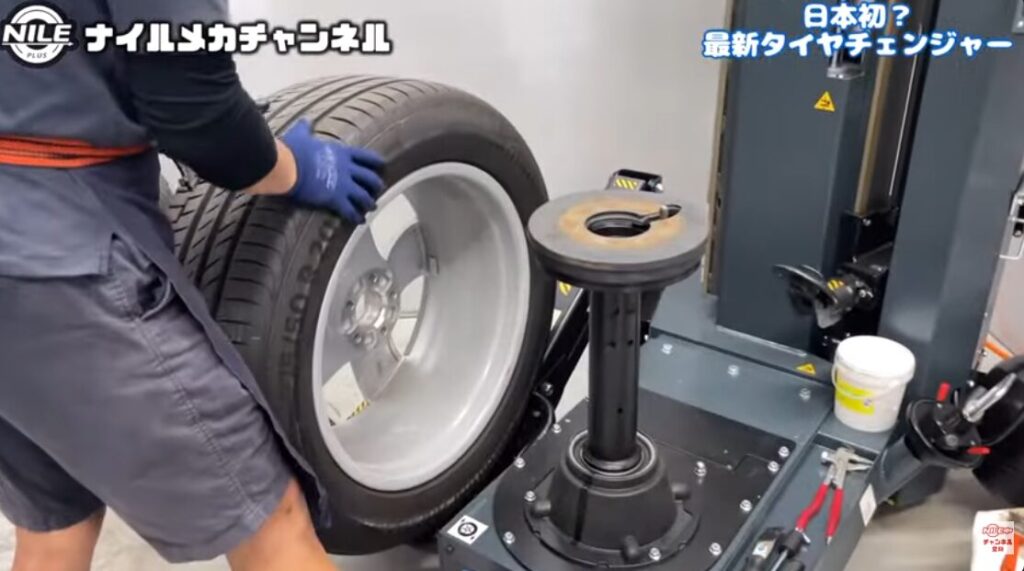

Ravaglioliのチェンジャーでは、まずホイールをサイドリフトに乗せて持ち上げます。
従来のように重いホイールを手で持ち上げる必要がなく、作業者の負担が大幅に減ります。
リフトが作業高さまで自動で上昇し、センタークランプがホイールの中心を正確に掴みます。
この「センター固定方式」は、リムへの力が均等にかかるため、変形や傷を防止できます。
さらに、水平調整機構が備わっており、クランプの締付け精度を常に一定に保つことが可能です。
作業者の姿勢負担軽減の仕組み
従来のテーブル式では腰をかがめてレバーを操作する必要がありましたが、Ravaglioliでは立ったまま自然な姿勢で作業が行えます。
スイッチやペダルも操作しやすい位置に配置され、動作のほとんどが油圧または電動でアシストされる設計です。
長時間作業でも疲労が少なく、作業姿勢が安定します。
安全面でも、過剰な力を加えないためホイールや機械の破損リスクが減少します。
2 取り外し工程
取り外し工程では、まずビードブレーカーでタイヤの上下ビードを落とします。
Ravaglioliのブレーカーは樹脂パッドを使用しており、ホイールに直接金属が触れません。

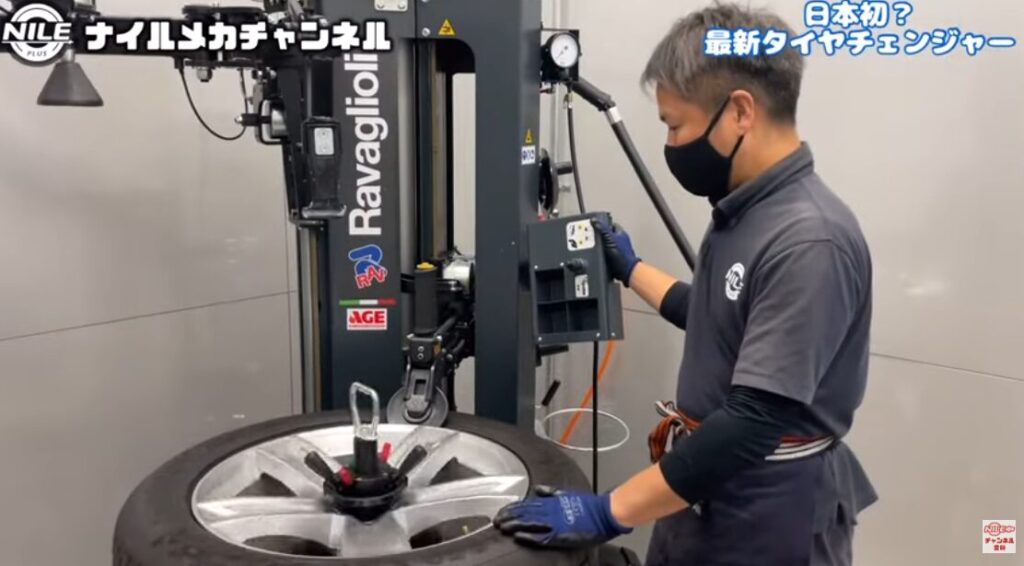

次に、レバーレスヘッドが自動でビード部分を押し下げ、回転テーブルの代わりにクランプ部がスムーズに回転。
制御されたトルクでタイヤが外れていきます。
手動レバーを差し込む必要がないため、作業スピードが速く、均一な仕上がりが得られます。
傷防止と作業スピードの両立
レバーレス機構の最大の利点は、リムとの接触を最小限に抑えながら素早く作業できる点です。
樹脂ヘッドと精密な回転制御により、金属がリムに触れることはほとんどありません。
特にブラック塗装やダイヤカットリムのようなデリケートなホイールでも安心して扱えます。
従来の手動レバー作業と比べて、平均作業時間を約30％短縮しつつ、傷のリスクをほぼゼロに抑えることが可能です。
3 組み付け工程
組み付け時は、まずビードクリームをリムとタイヤの接触部に薄く塗布します。
これは滑りを良くし、無理な力をかけずにビードをはめるために重要です。

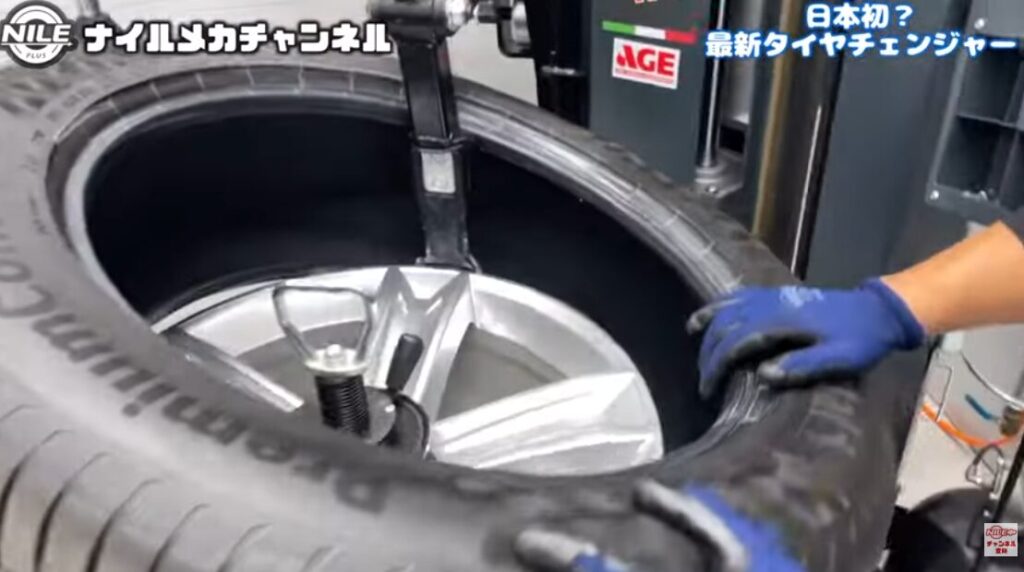

Ravaglioliでは、補助アームがビードを押さえながらスムーズに挿入をサポート。
下側ビード、上側ビードの順に挿入し、回転速度と押し込み量は自動制御されます。
最後に“軽点マーク”とバルブ位置を合わせる「マッチマウンティング」を行うことで、タイヤバランスの精度が高まります。
これにより、組み付け後の走行時振動が減少します。
普段は国産車をメインに扱う整備工場でも、こうした欧州車整備の手順や注意点を知っておくと、受け入れの幅が広がります。
輸入車対応を視野に入れて現場の環境を整えるなら、整備用品や作業環境アイテムを幅広く扱う「ヨロスト。」をチェックしてみてください。
配線・バッテリー・エンジンオイルなど、どのメーカー車種でも役立つアイテムがそろっています。
初めての方でも扱いやすい商品が多いので、DIYメンテナンスの第一歩にもおすすめです。
エア充填と仕上げ工程
エアバルブ装着・初期充填プロセス
組み付けが完了したら、次はエアを充填してビードをしっかりとホイールに密着させます。
まずは新しいエアバルブを取り付け、ホコリや異物の混入を防ぎます。
Ravaglioliのチェンジャーでは、エアホースが機械に内蔵されており、ノズルを差し込むだけで自動的に初期充填が開始されます。
空気圧の上昇に応じて自動でストップする安全機構が備わっているため、過充填によるバーストリスクを防止できます。
“エアブースター”機構の概要と作動原理
扁平タイヤや大型ホイールでは、ビードがリムに密着せず、空気が漏れてしまうことがあります。
Ravaglioliはその問題を解決するために“エアブースター”機構を搭載しています。
これは、一時的に高圧のエアをホイールの内側に一気に送り込み、瞬間的な圧力でビードをリムに密着させるシステムです。
ビードが「パチン」と音を立ててはまると同時に、安定した初期圧力が確保されます。
手動操作では難しかったこの工程を、誰でも確実に再現できるのが大きな利点です。
扁平タイヤでの初期ビード上げ成功率向上
従来の手作業では、特に35〜40扁平のタイヤはビードがなかなか上がらず、空気を入れても漏れてしまうことが多くありました。
Ravaglioliのエアブースターは、リム形状を自動検知し、最適な圧力を瞬時に調整するため、初期ビード上げの成功率が格段に向上しています。
これにより、再試行回数が減り、時間短縮と作業精度の両立が可能になりました。
規定圧調整と安全確認
ビードが完全に密着したことを確認したら、規定空気圧まで調整します。
Ravaglioliの機種によってはデジタル表示の空気圧計を搭載しており、設定値に達すると自動で停止します。
最後に石けん水や専用スプレーを使ってエア漏れチェックを行い、問題がなければホイールを車両へ戻します。
すべての工程が終わるまで、作業者が力任せに操作する必要はほとんどなく、安全かつ正確に作業を完了できます。
メカニカルデザイン上の特長
全樹脂接触部によるホイール保護構造
Ravaglioliのチェンジャーは、ホイールと直接接触する全ての部品が樹脂製で構成されています。
これは、塗装面やアルマイト処理された高級ホイールを傷つけないための配慮です。
特にビードヘッドやクランプ部分には高耐久樹脂を採用し、金属との直接接触を完全に排除しています。
長期間使用しても摩耗しにくく、交換も容易です。
こうした保護構造により、1本数十万円する高級ホイールでも安心して取り扱うことができます。
油圧アームと回転機構のトルク制御精度
タイヤの脱着作業では、トルク（回転力）の安定が非常に重要です。
Ravaglioliでは、油圧アームがビードを押さえる力を自動制御し、ホイールへの余分な力をかけません。
回転部分には高精度モーターを採用し、負荷が変化しても回転速度を一定に保つ設計になっています。
このトルク制御の精度が、ビード外しの滑らかさや安全性の高さにつながっています。
重いSUV用タイヤでも、機械が適切な力加減で対応できる点が大きな特徴です。
テーブルレス構造による低重心化・省スペース設計
従来のテーブル式チェンジャーでは、上部に回転テーブルを備えるため機械全体が高く、大型化しがちでした。
Ravaglioliのテーブルレス構造はその部分を廃止し、センタークランプ方式に一本化したことで、全高を抑えたコンパクト設計を実現。
低重心化によって振動も少なく、狭いピットでも設置しやすいのが特徴です。
作業者が立ったまま自然な姿勢で操作できる点も、日常整備における効率を高めています。
省エネルギー性と静粛性の両立
油圧システムや駆動モーターには省エネルギー型の設計が施されており、待機時の消費電力を自動で抑える仕組みを採用しています。
また、モーターとベルト駆動部分に防振材を使用することで、作動音が非常に静かです。
作業中の会話を妨げないレベルの静音設計は、複数台が稼働する整備工場でも大きなメリットとなります。
エネルギー効率と快適な作業環境の両方を実現しているのが、Ravaglioliの設計思想です。
運用上の利点と比較考察
熟練者と初心者での作業効率差
従来のテーブル式チェンジャーでは、作業の仕上がりが整備士の技量に大きく左右されました。
力加減やレバーの角度など“感覚”に頼る部分が多く、慣れていない人が扱うとホイールを傷つけるリスクもありました。
Ravaglioliのレバーレス・テーブルレス機構では、その差がほとんどありません。
操作が機械的に統一されているため、初心者でも熟練者に近い精度で作業でき、教育コストや作業時間を削減できます。
テーブル式との比較（速度・安全・傷防止）
速度面では、レバー操作を必要としない分、作業工程がシンプルになり、1本あたりの交換時間が平均で20〜30％短縮されます。
安全面でも、手作業で力を加える場面が減ったことで、指や腰を痛める事故のリスクが低減。
さらに、全樹脂製パーツによるホイール保護構造により、リム傷の発生率をほぼゼロに抑えられます。
結果として、クレーム対応や再仕上げ作業が減り、整備工場全体の生産性が向上します。
作業者の腰部負担軽減効果の実測評価
サイドリフト機構により、重いタイヤを持ち上げる必要がない点は大きな改善です。
社内テストでは、従来型チェンジャーに比べて腰部への負担が約40％軽減されたという結果もあります。
立ち姿勢で操作できるため、長時間の作業でも疲労が蓄積しにくく、女性スタッフや高齢整備士にも扱いやすい設計です。
こうした「人に優しい」機械設計は、今後の整備業界全体の課題解決にもつながるでしょう。
対応ホイールサイズ：20〜22インチ対応の柔軟性
Ravaglioliのチェンジャーは、20〜22インチクラスの大径ホイールにも対応しています。
SUVや輸入車、EVなど、タイヤの重量や扁平率が高い車種でもスムーズに交換可能です。
専用アタッチメントを使用すれば、19インチ以下の小型車にも対応できるため、工場全体の作業範囲を広げることができます。
これにより、「一台で幅広いニーズに対応できる」万能性が確立され、導入コストに見合う高い汎用性を発揮します。
次世代チェンジャーが示す方向性
機械の自動化による整備現場の安全性向上
Ravaglioliが開発したレバーレス・テーブルレス構造は、単なる効率化機械ではなく、「安全と品質を両立させる整備機器」としての完成形に近づいています。
従来、タイヤ交換は“重労働”であり、腰痛や指のケガといった職業病が避けられない現場作業でした。
しかし、自動化された昇降機構やセンタークランプ方式の導入によって、こうしたリスクは大幅に軽減。
力仕事から“操作作業”へと工程が変わり、整備士一人ひとりが安全かつ快適に働ける環境が整いつつあります。
高付加価値サービスとしてのタイヤ交換
タイヤ交換はかつて単価の低い定期作業とみなされていましたが、近年は「高精度・高品質」を求める顧客が増えています。
高級ホイールやEV専用タイヤの普及に伴い、傷をつけず、確実に組み上げる技術は付加価値そのものです。
Ravaglioliのような高性能チェンジャーを導入することで、整備工場は“価格勝負”から脱却し、「安心・丁寧・精密」を売りにした新しいサービス展開が可能になります。
今後の主流技術としての“レバーレス＋センタークランプ”方式の展望
タイヤ・ホイールの大型化や新素材化が進むなか、レバーレス＋センタークランプ方式は今後の標準技術になると予想されます。
この構造は、EVや大型SUVだけでなく、軽自動車や商用車にも応用できる柔軟性を持っています。
また、AIによるトルク制御や自動認識技術と組み合わせることで、さらなる自動化・無人化も視野に入ります。
今後10年の整備現場では、「熟練者の感覚」をシステムで再現することが求められる時代になるでしょう。
整備の価値を再定義する機械へ
Ravaglioliの次世代チェンジャーは、作業者の安全を守りながら、高品質な仕上がりを誰でも実現できるという新しい基準を作り出しました。
これは単なる機械の進化ではなく、整備業そのものの在り方を変える技術革新です。
効率化と安全性、そしてサービス品質の三拍子をそろえたこの仕組みが、次の世代の整備現場を支える柱となるでしょう。
よくある質問（FAQ）
Q1. Ravaglioliのチェンジャーはどんな車種に対応していますか？
A. 標準仕様で20〜22インチまでの大径ホイールに対応し、SUVやEV、輸入車など幅広い車種に使用できます。
オプションアタッチメントを使用すれば、軽自動車や小径ホイールにも対応可能です。
Q2. テーブルレス構造は設置スペースを取りますか？
A. テーブルがない分、全高が低く、省スペース設計となっています。
従来型よりも奥行きが短いため、狭いピットや2柱リフトの間でも設置できます。
Q3. メンテナンスは難しいですか？
A. 定期的なグリスアップとエアフィルター清掃を行えば、長期間安定して使用できます。
主要部品はモジュール化されており、万一のトラブル時も部分交換で対応可能です。
Q4. 操作には特別な資格が必要ですか？
A. 一般的な整備士資格があれば十分です。
操作パネルは直感的で、数回のトレーニングで誰でも安全に扱えるようになります。
Q5. 導入コストはどのくらいですか？
A. 機種やオプション構成にもよりますが、概ね150〜250万円前後が目安です。
初期費用は高めですが、作業時間短縮・ミス削減による効率化で、数年で投資回収が見込めます。
