バックカメラは安全な後退操作を支援する重要な装備です。
しかし、ザ・ビートルの一部グレードでは、純正ナビが装着されていてもバックカメラが未搭載の場合があります。
後付けカメラにはさまざまな方法がありますが、車両のデザインを崩さず、純正と同等の操作性を実現するにはエンブレム一体型のカメラユニットが最も自然な選択です。
本稿では、ザ・ビートルのリアゲートに純正風のエンブレムオープナー一体型バックカメラを取り付ける方法について、
配線経路・接続処理・ナビ側への連携などを含め、技術的な観点から詳しく解説します。
YouTube参考リンク：「ザ・ビートル／エンブレム一体型バックカメラ取付手順」
▼ナイルプラスのサービス詳細▼

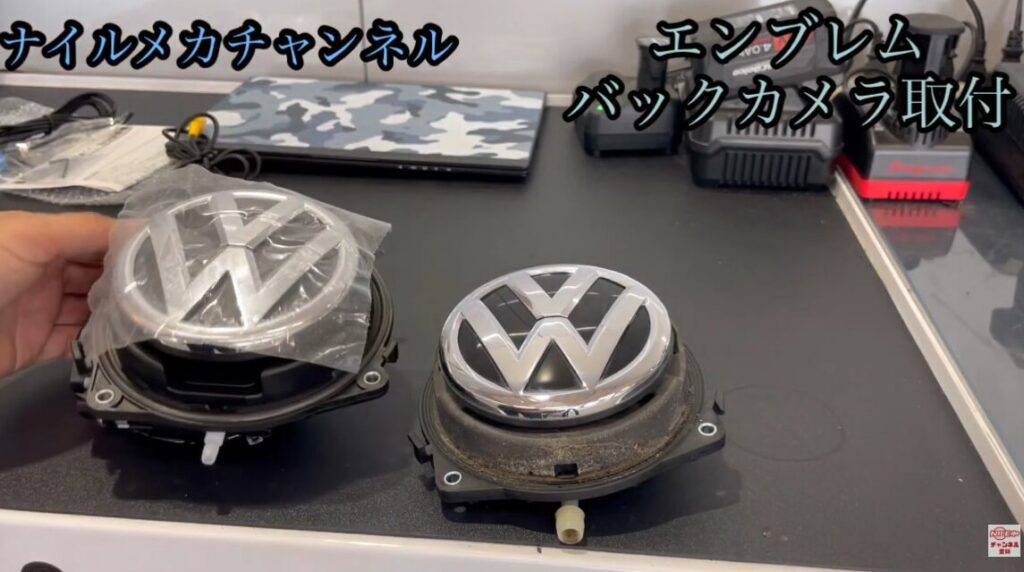

概要：エンブレム一体型バックカメラの特徴
デザインを損なわない自然なアップグレード
ザ・ビートルの特徴といえば、その丸みを帯びた独特のリアデザインです。
せっかくの個性あるスタイルに、外付けのバックカメラを取り付けてしまうと、どうしても後付け感が出てしまいます。
そこでおすすめなのが、エンブレム一体型のバックカメラユニットです。
フォルクスワーゲン純正のような見た目を保ちながら、カメラ機能を自然に追加できます。
リアゲート開閉スイッチとカメラの一体構造
このタイプのカメラは、リアゲートの開閉スイッチ（VWマーク部分）と一体化しており、外観はほぼ純正と同じ。
通常通りエンブレムを押してゲートを開けることができるうえ、その中に小型カメラが組み込まれています。
見た目は変わらず、使い勝手もそのままです。
ナンバー下部取り付けとの違い
一般的な後付けカメラは、ナンバーの上や下に金具で固定するタイプが多いですが、配線が外に露出しやすく、汚れやすいという欠点があります。
エンブレム一体型ならカメラがゲート内部に収まるため、泥はねや雨水による汚れが付きにくく、メンテナンスも簡単です。
純正と同等の映像品質
カメラの画角は純正バックカメラとほぼ同等で、広い視野と自然な映像補正が特徴です。
特に夜間でも明るく映るように設計されており、暗所性能にも優れています。
また、バックギアに入れると自動でカメラが作動し、ナビ画面に映像が切り替わります。
対応ナビゲーションの種類
市販ナビであっても、映像入力端子（RCAまたはRGB変換対応）があれば接続可能です。
特に、クラリオン製やカロッツェリア製ナビでは連動性が高く、ガイドライン表示やリバース信号検知にも対応します。
純正ナビを搭載している場合でも、専用変換ユニットを使えば問題なく動作します。
美観と実用性を両立した後付け方法
ザ・ビートルのようにデザイン性の高い車では、後付けパーツも“見た目の自然さ”が重要です。
エンブレム一体型ユニットは、見た目を変えずに安全性を高める最もスマートな方法と言えます。
取り付け後も違和感がなく、家族や同乗者にも好印象のアップグレードです。
作業準備と必要工具
まずは安全な作業環境を整える
エンブレム一体型カメラの取り付けは、リアゲート内部にアクセスする作業が中心です。
金属や樹脂パネルの多い場所を扱うため、キズや破損を防ぐ養生作業がとても重要です。
最初にボディの周囲をマスキングテープや養生テープで保護しておきましょう。
特にリアゲート下端やバンパーの上部は、工具が触れやすい位置です。
作業はできるだけ明るい場所で行い、リアゲートを大きく開けられるスペースを確保します。
冬場や雨天時は樹脂部品が硬くなるため、室内やガレージでの作業が安心です。
用意しておきたい工具類
作業には、一般的な整備工具に加え、内装用の専用ツールが必要です。
以下のリストを揃えておくとスムーズに進められます。
- トリムリムーバー／内装はがしツール：樹脂パネルを傷つけずに外すための専用工具。
金属マイナスドライバーの代用は避けましょう。 - 六角レンチ・トルクスドライバー：VW車の多くはトルクスネジ（星形）を使用しており、専用ビットが必要です。
- ハンダごて・ハンダ：電源や信号線の接続を確実に行うため。
圧着でも構いませんが、確実さを求めるならハンダ接続が理想です。 - 通線ワイヤー：リアゲートから室内へケーブルを通す際に使用。
柔軟で絶縁性の高いものを選びます。 - 電工ペンチ・圧着スリーブ：配線を接続・固定するための基本工具です。
配線保護と安全対策
バックカメラの信号線や電源線は、ゲートの可動部分を通過するため、配線保護チューブで包み、断線防止を行います。
また、配線の取り回しを整えるための 結束バンド（インシュロック） も用意しましょう。
静電気の多い季節は、作業前にボディに軽く触れて放電しておくと安心です。
電子部品に触れる前に、静電気対策リストバンドを使うのも効果的です。
予備パーツと確認ポイント
作業前に、カメラユニットと車両側のカプラー形状が合うかを必ず確認しておきましょう。
車両年式やグレードによってコネクタ形状が異なる場合があります。
また、リアゲート内部に貼られている防水シートを剥がす際は、再使用可能なブチルゴムテープを用意しておくと復元が簡単です。
このように、事前準備を丁寧に行うことで、実際の取り付け作業をスムーズに進められます。

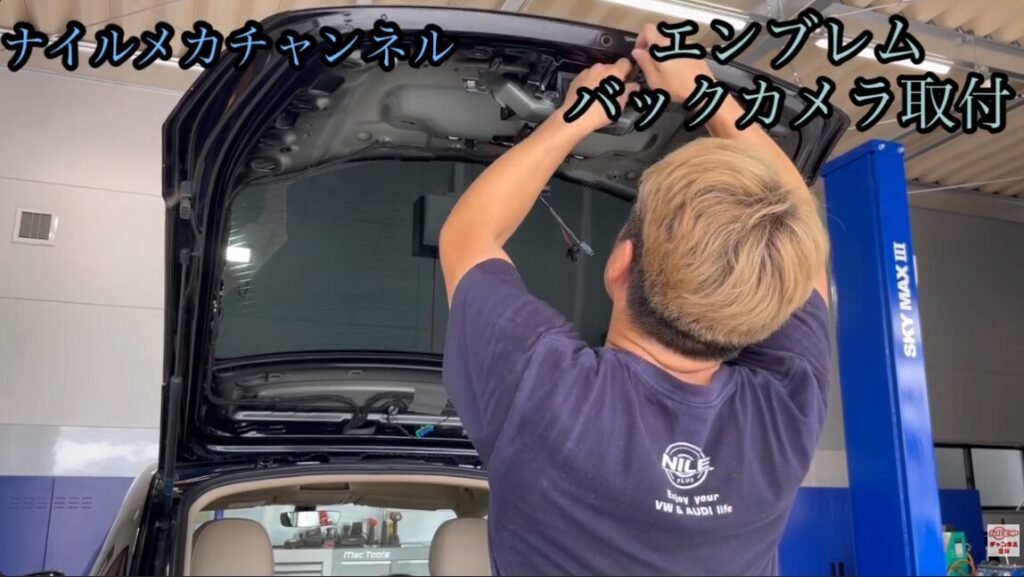

リアゲート側作業：カメラユニットの取り付け
1. トリムおよびオープナー取り外し
まずはリアゲート内張り（トリム）を外す作業から始めます。
リアゲートを大きく開け、内張りの固定クリップ位置を確認します。
ザ・ビートルの場合、下側に数カ所の樹脂クリップが並んでおり、上部は爪で引っかかる構造になっています。
トリムリムーバーを使い、下側から順にゆっくり持ち上げるように外すと、破損を防げます。
無理に引っ張るとクリップやパネルの爪が割れるため、慎重に作業しましょう。
内張りを外すと、中央部にVWエンブレム一体型オープナー（リアゲート開閉スイッチ）が見えます。
この部品を交換することで、カメラ機能を追加するわけです。
オープナーはトルクスネジ数本で固定されており、カプラーを外してから取り外します。
カプラーのロックは小さく固いため、細いマイナスドライバーを使ってロックを押しながら外すと安全です。
純正オープナーを外したら、取り外した部品と新しいカメラ一体型ユニットを並べて比較し、形状・カプラー位置・固定ネジ穴の一致を確認します。
この時点でわずかでも形状が異なる場合、無理に装着せず、メーカー適合表を再確認してください。

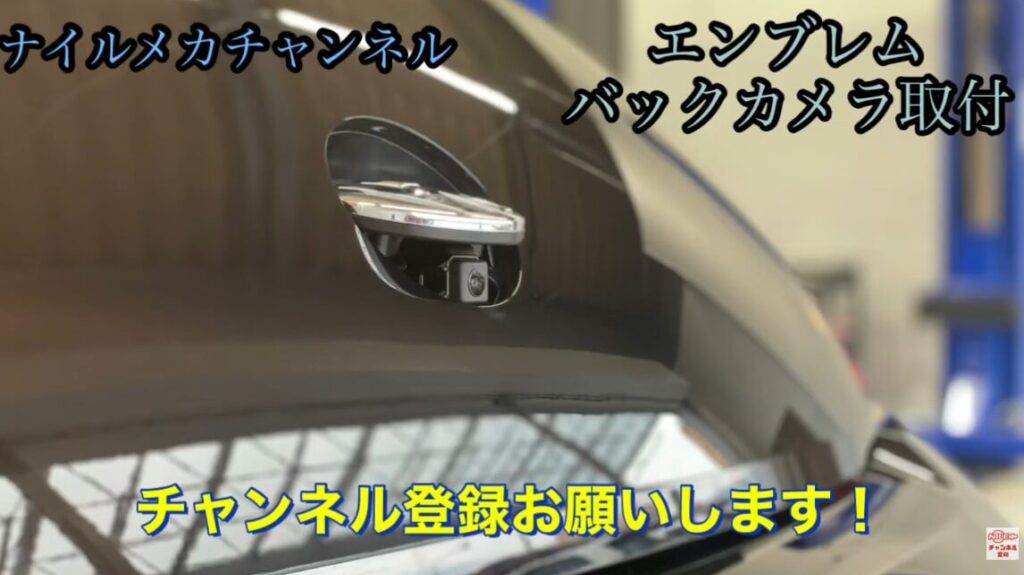

2. 新ユニットの装着と外観パーツ移植
次に、新しいカメラ付きオープナーを取り付けます。
多くの製品では、エンブレム周囲の艶黒プレート（装飾パネル）を純正から移植する必要があります。
このパネルはツメで固定されているため、割らないよう慎重に外し、カメラユニットへ付け替えましょう。
ユニットをリアゲートの開口部に差し込み、固定ネジを軽く仮締めして位置を合わせます。
VWロゴの上下バランスが崩れていないかを外側から確認し、問題なければ規定トルクで本締めします。
樹脂製部品に金属ネジを締め込む構造のため、強く締めすぎると樹脂が割れることがあります。
ドライバーで軽く「止まる」程度で十分です。
カメラの配線はリアゲート内部に取り込み、純正ハーネスに沿って固定します。
このとき、開閉動作に干渉しないよう可動域を確保することが大切です。
断線や引っ張りを防ぐため、余裕をもたせた取り回しを意識します。
最後に、カプラーをしっかり接続し、軽く引っ張って抜けないことを確認します。
ここまで終えたら、リアゲートのトリムはまだ戻さず、次章で配線を前方へ引き回す作業へ進みます。

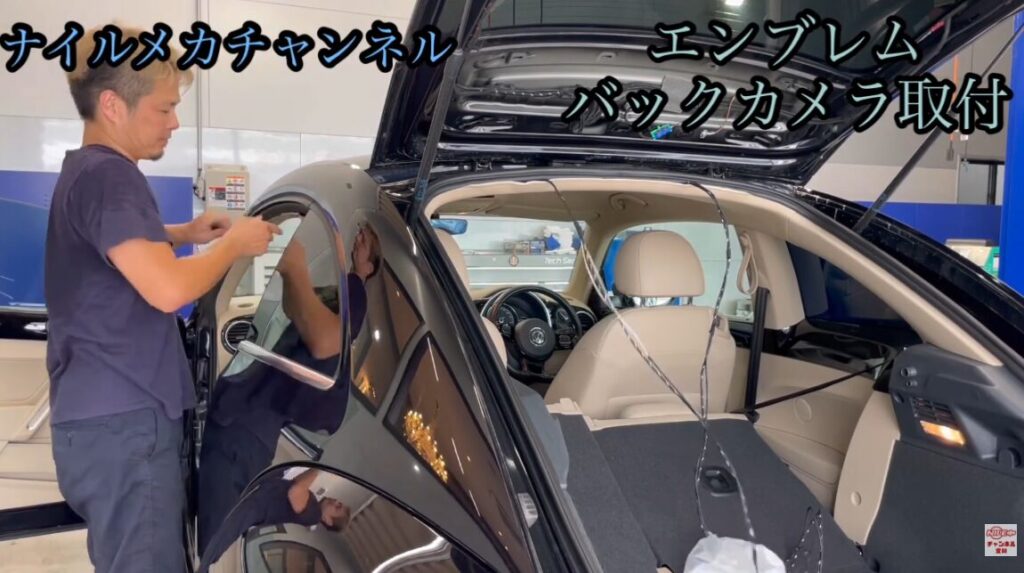

配線ルート設計と引き回しのポイント
バックカメラの取り付けで最も時間がかかるのが、リアゲートからナビゲーション裏までの配線引き回しです。
見えない場所の作業が多く、正しいルート選びと配線保護が重要になります。
誤った取り回しをすると、開閉時の断線やノイズ混入の原因になるため、ここは丁寧に進めましょう。
1. リアゲート内の通線
リアゲート内のカメラ配線は、まず 蛇腹チューブ（ゴムブーツ）を通してボディ側へ引き込みます。
この蛇腹部分は、ゲートの開閉に合わせて動くため、配線保護の要となる箇所です。
既存の配線に沿わせるように通線ワイヤー（フィッシュテープ） を使用し、カメラケーブルをゆっくり通します。
通線の際は、配線保護チューブ（スパイラルチューブなど）を併用して被覆を強化します。
特にゲートとボディの接続部は、長期使用で擦れやねじれが発生しやすいため、数センチの余裕を持たせて可動域を確保しましょう。
リアゲート内での配線固定には、純正ハーネスに添わせる形で結束バンドを使用します。
ただし、ハーネスを締めすぎると可動時にストレスがかかるため、やや緩めに固定するのがコツです。
2. 室内経路の確保
リアゲートからボディ側へ出た配線は、Cピラー内部を通して天井裏へ、もしくはフロアサイドを経由して前方へ送ります。
どちらのルートを選ぶかは車両構造によりますが、ザ・ビートルの場合は天井→Cピラー→Aピラー経由が比較的スムーズです。
内張りを少しずつ浮かせながら、配線を既存ハーネスの横を通すように引き回すと、見た目もスッキリします。
内装を無理に外さず、トリムリムーバーなどを使って少し持ち上げるだけで通線できることが多いです。
配線を室内に通したら、電源ラインと映像ラインを分けて束ねるようにします。
これにより、バックランプ信号や電源ノイズによる映像乱れを防ぐことができます。
Aピラーまで来たら、ケーブルの長さに余裕を持たせて、グローブボックス裏からナビ背面へ導きます。
ここで配線を短く切りすぎると、ナビ脱着時のメンテナンスがしにくくなるため、30〜40cmほどのゆとりを残しておくのが理想です。
3. ケーブル長と保護のポイント
ケーブルの長さを決める際は、車両全長に加えて屈曲分と固定余裕を考慮します。
目安として、ザ・ビートルでは約5m前後の延長ケーブルが必要になる場合が多いです。
また、配線の取り回し全体にノイズ対策を施しておくと安心です。
特にLEDライトやドラレコ電源と近いルートを通る場合は、ノイズフィルターを挟むことで映像乱れを防げます。

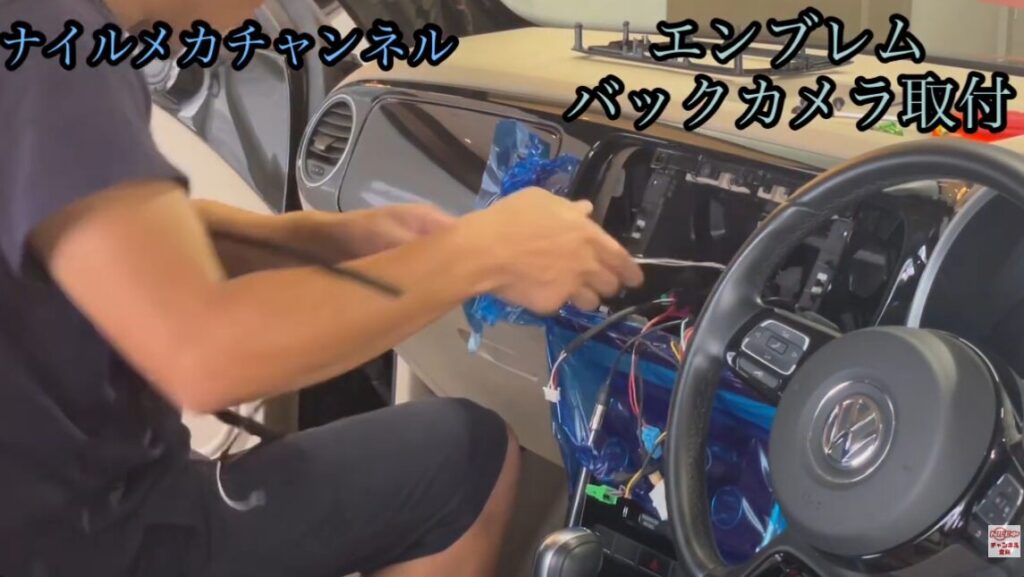

ナビゲーション側接続と信号処理
バックカメラ本体からの配線を引き回したら、次はナビゲーション裏での接続作業です。
ザ・ビートルの場合、ナビがクラリオン製またはカロッツェリア製であることが多く、どちらも外部映像入力に対応しています。
ここでは、配線を正確に接続し、安全に動作させるためのポイントを整理します。
1. 映像信号の取り込み ― RGB変換ユニットの役割
純正ナビや一部社外ナビでは、バックカメラの映像信号形式が異なることがあります。
たとえば、純正ナビはRGB入力を採用している場合があり、そのままでは一般的な RCA（黄色端子） の映像信号を認識できません。
この場合は、RGB変換ユニットを用意します。
カメラ側からの映像出力（RCA）をRGB信号に変換し、ナビ背面の専用端子に入力します。
ユニットによってはリバース信号入力端子も備わっており、ギアをバックに入れたときのみ映像が切り替わる仕組みです。
2. 電源・リバース信号の接続
カメラの電源は、バックランプのプラス線（リバース信号）から取得します。
これは、シフトをRに入れた際だけ電源が供給され、カメラが動作するようにするためです。
電源線の分岐には圧着スリーブまたはハンダ処理＋熱収縮チューブを使い、確実な接続を行います。
ナビ側では、カメラ電源線とは別に「リバース信号入力線」があります。
これはナビ本体に「今バック中である」ことを知らせる役割を持ちます。
電源取りと同じバックランプ信号から分岐して接続すれば、シフト連動で自動的にカメラ映像が表示されます。
3. ナビ背面での配線位置
ナビ裏側のコネクタには複数の端子がありますが、 映像入力（RCAまたはRGB変換後の端子）とリバース信号線（通常は紫またはピンク） を誤接続しないよう注意します。
クラリオン製ナビでは、背面の5ピン接続コネクタにカメラ映像入力を行い、緑線が「パーキングブレーキ検出線」として使われることがあります。
走行中にも映像確認を行う必要がある場合は、整備工場で テレビキャンセル設定（緑線をアース処理） を行う方法もありますが、安全上の観点から走行中の注視は避けるべきです。
4. 信号安定とノイズ対策
ナビとカメラの間にノイズフィルターを挟むことで、電源ノイズや信号乱れを防ぐことができます。
特に社外ドラレコや電装アクセサリを同時使用している場合、電圧の微小な揺れが映像に影響することがあるため、電源ラインには安定化回路付き配線を使用するのが理想です。
映像がちらつく、または一瞬遅れて表示される場合は、アース不良が疑われます。
アース線を確実にボディの金属部へ固定し、接点を軽く研磨してから締め付けると改善するケースが多いです。
組み戻しと動作確認
配線作業が完了したら、リアゲートや内装を元の状態に戻し、システム全体の動作を確認します。
ここでは、組み戻し時の注意点と、カメラ映像のチェック方法を順を追って説明します。
外観や操作感を純正のまま保ちつつ、安全かつ確実に復元していくことが大切です。
1. パネル・トリムの復元手順
まず、リアゲート内部の配線が正しく通っているかを再確認します。
通線したケーブルが可動部や金具に干渉していないことを確かめたうえで、トリムを取り付けていきます。
クリップを一斉に押し込まず、中央から外側に向かって均等に力をかけると、無理な応力がかからず確実に固定できます。
内装を戻す際は、爪の位置がずれていないか、樹脂部に浮きがないかも点検しましょう。
また、リアゲート開閉スイッチ（VWエンブレム）の動作ケーブルが、トリムの裏で引っ張られていないかを確認することも重要です。
これを怠ると、後日開閉不良の原因になることがあります。
2. リアゲート開閉動作と防水チェック
エンブレム一体型ユニットを装着したあと、まずはリアゲートの開閉動作を確認します。
エンブレムを押してゲートが開くか、ロック機構がスムーズに動くかを試し、違和感があれば調整します。
続いて、防水性能の確認です。
霧吹きなどで軽く水をかけ、カメラ周辺やユニット取り付け部から水が内部に侵入していないかを確認します。
内部に水滴が見える場合は、ゴムシールの位置を見直し、再装着を行いましょう。
3. カメラ映像の確認と調整
車両を通電状態にして、ギアを「R（リバース）」に入れると、ナビ画面に映像が表示されます。
映像が正しく出ていない場合は、リバース信号線または映像入力端子の接続を再点検してください。
映像が表示されたら、視野角とガイドラインの確認を行います。
映像中央が車体中心と一致しているか、ガイドラインがまっすぐ出ているかを確認しましょう。
歪みがある場合は、ユニットの取付角度を微調整します。
夜間や暗所でも映像が明るく映るかを確認し、必要であればナビ側設定で輝度・コントラストを微調整します。
4. 映像の特徴と個体差
ザ・ビートルはリアゲートの形状が丸みを帯びているため、カメラ視野の下部にバンパーがやや大きく映り込む傾向があります。
これは仕様上の特徴であり、カメラ角度を極端に上向きにしない限り、実用上の問題はありません。
また、純正エンブレム開閉構造を利用しているため、バックギア連動でカメラが自動的に展開・収納されるタイプもあります。
この動作が遅れたり途中で止まる場合は、モーター配線やリバース信号を確認してください。
5. 最終チェック
最後に、ナビ操作中やエンジン始動時にエラー表示が出ないかを確認します。
エンブレム部分を軽く押して反応を確かめ、異音や引っ掛かりがなければ作業完了です。
仕上げとアフターケア
すべての取り付け作業が終わっても、そこで完了ではありません。
バックカメラは常に外気や水分、振動にさらされる装置です。
正しくメンテナンスすれば、長期間にわたってクリアな映像とスムーズな動作を保てます。
ここでは、日常点検からトラブル防止のコツまでを紹介します。
1. 配線の干渉・異音防止の確認
走行中に「カタカタ」「カサカサ」といった音がする場合、配線がトリムや金具に接触している可能性があります。
特にリアゲート内部の蛇腹チューブ付近は、開閉動作により配線がわずかに動くため、配線保護チューブやスポンジテープを用いてしっかり固定しましょう。
また、ナビ背面やピラー内の配線が他のハーネスと交差している場合は、束ね方にも注意が必要です。
太いケーブルの上に細い信号線を重ねると、微弱なノイズを拾うことがあります。
配線の取り回しを見直し、必要に応じてフェライトコアを装着するのも有効です。
2. 雨天後の映像汚れ対策
バックカメラは雨天走行後に水滴や泥が付着しやすく、映像がぼやける原因になります。
エンブレム一体型の場合は、レンズが常時露出していないため比較的汚れにくいのが利点ですが、開閉部の周囲に水分や砂ぼこりが溜まることがあります。
柔らかいクロスで軽く拭き取り、時々シリコンスプレーをゴムシールに塗布しておくと、開閉動作がスムーズになります。
洗車時に高圧洗浄機を使う場合は、直接カメラ部分に噴射しないよう注意してください。
3. 定期的な接点清掃とグリスアップ
リアゲート内のコネクタやエンブレム開閉モーター部には、長期間の使用で酸化や接点不良が起こることがあります。
年に1回程度、内張りを軽く外して接点復活剤を少量塗布し、電気的な接触を維持しましょう。
また、開閉機構のヒンジ部にはプラスチック対応グリスを塗布します。
金属用グリスは樹脂を侵す場合があるため避け、耐寒性タイプを選ぶと冬季でも動作が安定します。
4. ナビ側設定の再確認
カメラ側が正常でも、ナビの設定がずれていると見づらい映像になります。
夜間のガレージやトンネル内で映像が暗すぎる場合は、ナビメニューの「カメラ明るさ設定」を開き、明るさ・コントラストを微調整してください。
また、ガイドラインの位置がズレている場合は、ナビ画面上の調整機能を使って車両中央と映像中心を一致させます。
カロッツェリア・クラリオン・パナソニックなどメーカーによって設定項目は異なりますが、説明書に従って一度見直しておくと安心です。
5. 長期使用時の注意
バックカメラの内部レンズは高温多湿に弱いため、長期保管時には通電状態で放置しないようにしましょう。
また、エンブレムが自動で展開・収納するタイプでは、冬場に凍結して動作が重くなることがあります。
その場合は無理に動かさず、ぬるま湯で解氷してから動作確認を行ってください。
6. アフターケアのまとめ
こうした習慣を持つことで、エンブレム一体型バックカメラは長く快適に使えます。
▼ナイルプラスのサービス詳細▼
純正品質で安全性と快適性を両立
エンブレム一体型バックカメラは、単なる後付け装備ではなく、「純正と見分けがつかない完成度」を目指すアップグレードです。
ザ・ビートルのようにデザイン性が重視された車では、見た目を崩さず安全性を高められる点で、非常に相性の良い装備といえます。
ここでは、本記事の内容をあらためて整理しておきましょう。
1. デザインと機能を両立する構造
一般的なナンバー下取付タイプと比べて、エンブレム一体型はカメラが格納される構造になっているため、普段はレンズが見えません。
見た目は完全に純正のリアエンブレムと同じで、後退時のみモーターが作動してカメラが展開します。
この仕組みにより、デザイン性を損なわず、さらに雨や泥汚れからカメラを守る防汚効果も得られます。
機能と外観、どちらも妥協しない設計が特徴です。
2. 安全性の向上
バックカメラを取り付けることで、死角となるリアバンパー付近の確認が格段にしやすくなります。
特に夜間や狭い駐車場での後退時、後方の障害物・人・壁との距離感を把握しやすくなるのは大きな安心材料です。
また、映像の明るさ調整やガイドライン表示を適切に設定すれば、目視確認と併用することでより正確な後退操作が可能になります。
小さなパーツながら、事故防止に直結する大切な役割を担っています。
3. 純正並みの完成度とDIYの魅力
この記事で紹介した方法を丁寧に実践すれば、DIYでも高い完成度の取り付けが可能です。
リアゲートの脱着や通線作業には多少の手間がかかりますが、正確な養生・通線・配線処理を心がければ、作業後のトラブルはほとんどありません。
純正互換ユニットを使うことで、メーカー保証を損なわずにアップグレードできる点も魅力です。
専門店に依頼する場合でも、仕組みを理解しておくと、見積もりや作業内容の確認がスムーズになります。
4. 長く安心して使うために
最後にもう一度、取り付け後のメンテナンスを意識しましょう。
配線の固定状態・カメラ開閉の動作確認・防水シールの状態を定期的にチェックすることで、トラブルを未然に防げます。
特に冬場や長距離ドライブ後は、早めに点検しておくと安心です。
5. まとめの一言
ザ・ビートルにおけるエンブレム一体型バックカメラは、
「美観を守りながら安全性を高める」という目的において、最もバランスの取れた選択肢です。
純正品質の仕上がりと、手に入れた後の満足感。
それは、車を大切に扱いたいオーナーにとって、確かな価値のあるアップグレードといえるでしょう。
よくある質問（FAQ） ― バックカメラ後付けでよく寄せられる疑問
Q1. DIYで取り付けるのは難しい？
A. 工具と基本的な電装知識があれば可能ですが、「リアゲート内の通線」部分が最大の難関です。
蛇腹チューブの中を通す際に配線が折れたり、絶縁不良を起こすリスクがあるため、通線ワイヤーと保護チューブを必ず使用しましょう。
また、ナビ裏の配線処理ではハンダや圧着スリーブを使い、確実な接続を行うことが重要です。
自信がない場合は、専門店に依頼するのが安全です。
Q2. ナビが純正品でなくても使える？
A. はい、クラリオン・カロッツェリア・パナソニックなど、ほとんどの市販ナビに接続可能です。
ただし、映像入力が「RCA（黄端子）」または「専用コネクタ」かで接続方法が異なります。
場合によっては変換ハーネスやRGBアダプターが必要になるため、ナビ型番を事前に確認してください。
Q3. バックカメラのガイドラインは調整できる？
A. 多くのカメラユニットでは、ガイドライン（駐車補助線）の表示・非表示を切り替え可能です。
一部モデルでは、ナビ設定でライン位置を微調整できるタイプもあります。
カメラ側で調整できない場合は、ナビ側メニューでの補正を利用しましょう。
Q4. 雨の日や洗車後に映像が曇ることがあるのはなぜ？
A. 一体型カメラは構造上、防水性能は高いものの、気温差による結露や水滴の残留で映像がぼやけることがあります。
乾いた布で拭き取り、必要に応じてレンズに撥水コーティングを施すと効果的です。
また、内部結露が頻繁に起きる場合は、ゴムパッキンや防水シールの劣化を疑いましょう。
Q5. カメラが開かない・映像が出ないときは？
A. まず、リアゲート開閉スイッチと連動しているかを確認します。
ヒューズ切れ、カプラー抜け、またはリバース信号の誤接続が主な原因です。
カメラモーターの作動音がしない場合は、配線の断線やモーターの故障も考えられます。
DIY後しばらくして発生した場合、蛇腹チューブ内の配線断裂が多いので要注意です。
Q6. 後付けでも車検に通る？
A. 正しく取り付けられていれば問題ありません。
エンブレム一体型バックカメラは純正互換パーツ扱いであり、車検基準にも適合しています。
ただし、LED内蔵タイプやガイドラインの色が極端に明るいものは、車種や地域によって注意が必要です。
Q7. 純正カメラとの違いは？
A. 映像品質や動作のスムーズさは純正品にやや劣るものの、日常使用ではほとんど違いを感じないレベルです。
むしろ市販品の中には、純正より高画質なセンサーを搭載するモデルもあります。
コストを抑えつつ純正らしい見た目を求める方には、非常にバランスの良い選択です。
