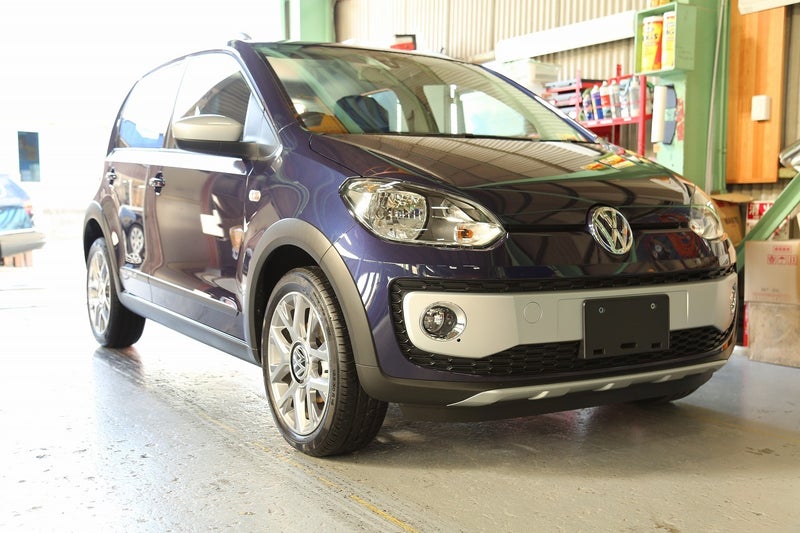

Volkswagen up! はコンパクトながらも合理的に設計された車両で、純正構成ではシンプルなインフォテインメントユニットが採用されています。

しかし、ユーザーの多様なニーズに合わせて高機能ナビゲーションや大画面ディスプレイを導入する場合、限られたスペースの中でのエアコンパネル移設と電装系再構築が必要となります。

単純なナビ交換とは異なり、常時電源・ACC・イルミネーション・バック信号など複数の系統を整理し、車両側CAN信号との整合性を確保することが求められます。

さらに、内装分解時の配線処理や防振対策、サブバッテリー追加による電源安定化といった細部への配慮も欠かせません。

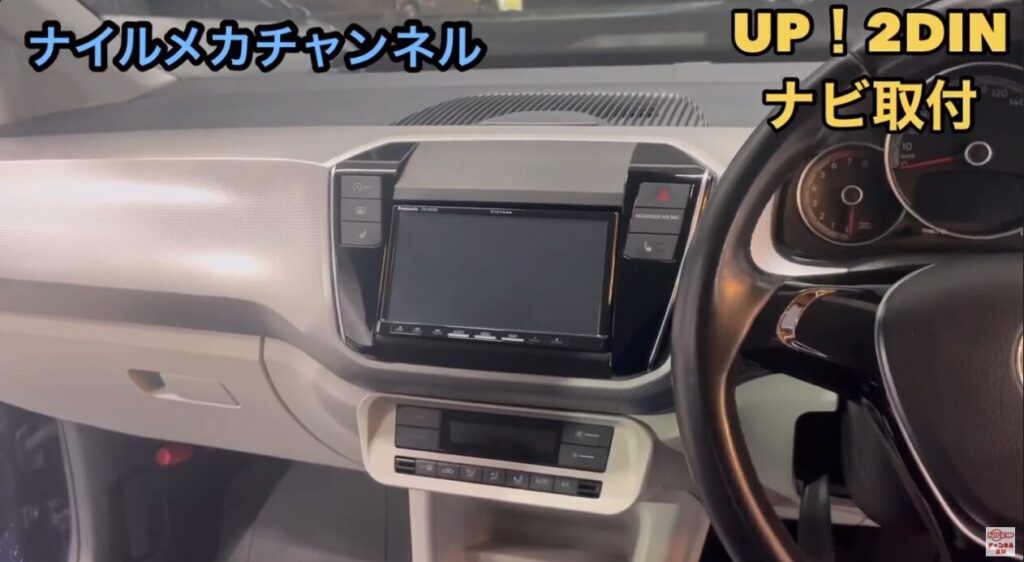

本記事では、up! の2DINナビ入替における電装構成の考え方、CAN連携の実装方法、施工上の注意点を技術的視点から解説します。

YouTube参考リンク:「VW up! ナビ入替・エアコンパネル移設施工解説」

ナイルプラスのサービス詳細

施工概要と目的

コンパクトカーに潜む設計上の制約

Volkswagen up! は、シンプルで合理的な設計が魅力のコンパクトカーです。

しかし、ナビゲーションシステムの交換を検討すると、そのシンプルさが逆に制約となる場合があります。

純正構成では1DIN相当のオーディオユニットと小型ディスプレイが組み合わされており、2DINサイズの大画面ナビを装着するスペースが確保されていません。

純正デザインを保ちつつ操作性を高めるためには、 エアコン操作パネルを下段へ移設し、上部にナビスペースを確保する「2DIN化」 が必要になります。

この作業は単にパネル位置を変えるだけでなく、内部の電装系統を見直す必要がある高度な工程です。

ナビ入替で直面する主な課題

2DIN化を行ううえで最も大きな課題は、「限られたスペース」と「複雑な信号系統」です。

up! のインパネ裏には、ハーネスやエアコン制御モジュールが密集しており、配線経路の確保が難しい構造になっています。

また、純正オーディオがCAN通信を通じて車両の各システムと連携しているため、単純に交換するだけでは機能が一部失われる場合があります。

とくに注意が必要なのは、ステアリングスイッチやバック信号、車速パルス信号など、走行中の制御に関わるラインです。

これらを確実に新ナビへ引き継ぐためには、CANインターフェースユニットの導入がほぼ必須となります。

エアコンパネル移設の狙いと効果

up! の場合、エアコンパネルを下段へ移設することで、2DINサイズの開口部を確保できます。

このレイアウト変更により、最新の大画面ナビをスッキリと収めることが可能になります。

ただし、移設に伴い配線の延長や固定位置の再設計が必要であり、単なる「位置替え」では済みません。

さらに、操作感や視認性を損なわないように角度や照明の調整も重要です。

特に夜間の視認性を確保するため、照明系統(イルミネーション信号)の正しい引き回しが求められます。

作業の目的と全体像

この作業の目的は、単なるナビ交換ではなく、電装システム全体を再構築しながら純正風に仕上げることです。

具体的には以下の3点が大きなテーマとなります。

  • 機能性の拡張 ― 大画面ナビや最新の通信機能を導入。
  • 操作性の向上 ― 見やすく、使いやすい配置への再設計。
  • 信頼性の確保 ― 電源系統の安定化と確実な信号伝達。

これらを両立させるには、車両構造の理解と緻密な電装計画が欠かせません。

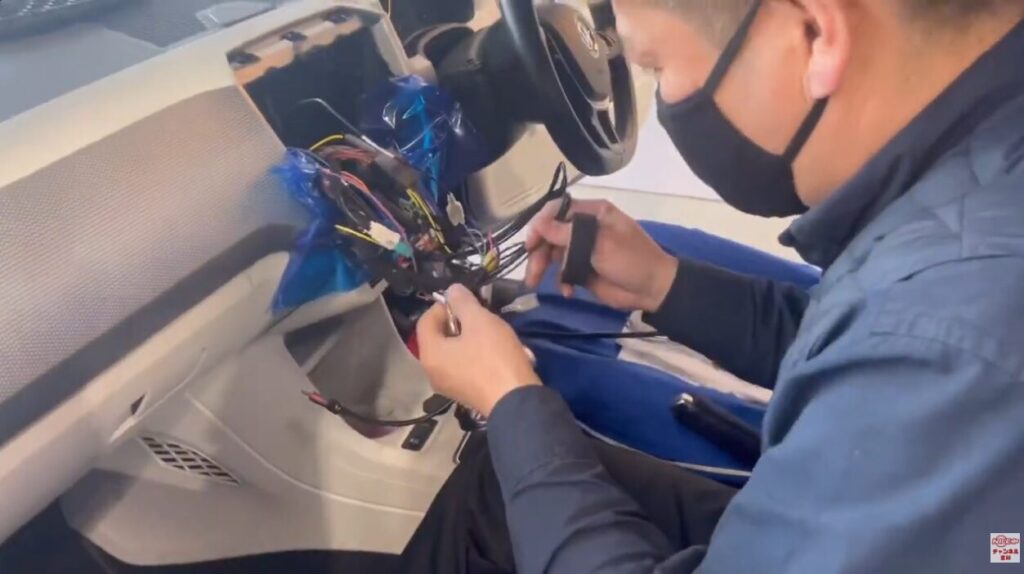

配線計画と信号系統の整理

なぜ配線計画が重要なのか

ナビの入替作業において、最初に行うべきは「配線計画」です。

単に電源を取るだけではなく、車両の各信号をどのように取得・分岐し、どのようなルートで引き回すかを明確にすることが安全で確実な施工につながります。

up! のようにスペースの限られた車両では、配線の取り回しが施工品質を左右するといっても過言ではありません。

ナビ本体を安定して動作させるには、常時電源・ACC電源・イルミネーション信号・アースの4系統が基礎になります。

これらに加えて、バック信号・車速パルス・パーキング信号を正しく取得することで、ナビゲーションやバックカメラ、走行中の制御が適切に動作します。

基本の電源ラインと取り出し位置

  • 常時電源(BATT):車両バッテリーからの電圧が常にかかるライン。
    メモリ保持や時計設定に関わるため、安定した電源が必要です。

     → up! ではヒューズボックス内「F36」などの常時系統から分岐するのが一般的です。
  • ACC電源:キーをONにしたときのみ通電するライン。
    ナビの主電源として利用します。

     → ヒューズボックスの「F42」などから取り出すと安定します。
  • イルミネーション信号:ライト点灯に連動してナビ画面の明るさを調整するライン。

     → ライトスイッチ裏のコネクタから取得するのが確実です。
  • アース:電装機器の基準電位を取るライン。

     → 車体のボディアースポイント(鉄製ブラケット部など)を利用し、確実に接触面を研磨して固定します。

信号系統の接続と用途

  • バック信号:シフトがRに入ったときに電圧が流れるライン。
    バックカメラの映像切替に使われます。

     → テールランプ裏のリバース線(白/黒など)をテスターで確認して接続します。
  • 車速パルス信号:走行距離や速度に応じて電気的パルスを出す信号。
    ナビの自車位置精度を補正します。

     → up! ではCAN経由で取得されるため、CANインターフェース経由が安全です。
  • パーキング信号:サイドブレーキON時に接地されるライン。
    走行中映像制御などに関係します。

     → センターコンソール内のパーキングスイッチ裏から取得します。

ヒューズ容量と電源分岐の注意

配線を分岐する際には、ヒューズ容量の超過に十分注意します。

ナビやアンプなど、追加機器が多い場合は専用のヒューズホルダーを設け、電源取り出しポイントごとに5A~10A程度の個別ヒューズを挟むことが推奨されます。

また、分岐接続は「ギボシ端子」や「圧着スリーブ」を用いて確実に固定し、ハンダ仕上げ後に絶縁チューブで保護するのが理想的です。

配線図の作成で見える全体像

施工前に、実際の配線図を手書きでもよいので作成しておくと、誤接続や抜けの防止に大きく役立ちます。

とくに複数の信号をナビ裏へ集約する際、配線色と取り出し位置を明記しておくことで、作業途中の確認がスムーズになります。

CANインターフェースの活用

CAN通信とは何か

現代のVolkswagen車をはじめとする多くの車両では、「CAN通信(Controller Area Network)」という方式で、車内のさまざまな制御ユニットが情報をやり取りしています。

たとえば、エンジン回転数、ドア開閉、ライト点灯、ステアリング操作などの情報は、すべてこのCANライン上をデジタル信号として流れています。

ナビ入替時には、これらの信号のうち一部を正しく読み取ることで、純正機能を損なわずに新しいナビゲーションを連携させることができます。

ステアリングスイッチ連動を維持する

VW up! では、純正状態でステアリングスイッチが付いている場合、それらの操作信号もCAN経由で送られています。

市販ナビを装着すると、この信号がそのままでは認識されず、音量調整や曲送りといった操作が効かなくなるケースがあります。

ここで役立つのがCANインターフェースユニットです。

CANインターフェースは、車両側CAN信号を解析し、ナビが理解できる「アナログ信号」に変換してくれる装置です。

これにより、ステアリングスイッチの操作をそのまま新ナビで使えるようになり、純正の操作感を維持できます。

CANから取得できる代表的な信号

CANインターフェースを介することで、以下のような信号を安全に取得できます。

  • 車速パルス信号:自車位置補正やナビの精度向上に使用。
  • リバース信号:バックカメラの自動切替。
  • イルミネーション信号:ライト点灯に連動してナビの照度を変更。
  • ACC電源信号:キーON/OFFに連動してナビの電源を制御。
  • パーキング信号:車両の安全装置連携や映像制御に使用。

これらを物理的に一本ずつ配線するよりも、CANからまとめて取得する方が確実で、車両側の改造も最小限で済みます。

インターフェースユニット選定のポイント

CANインターフェースを選ぶ際は、以下の3点を確認することが重要です。

  • 車種・年式への適合
     同じVWでも、up! とGolfでは通信仕様が異なります。
    専用品またはup!対応を明記した製品を選びます。
  • 対応ナビメーカー
     パナソニック、カロッツェリア、アルパインなど、ナビメーカーによって入力信号の仕様が異なります。
    対応ナビが記載されているものを選定しましょう。
  • 信号出力内容
     製品によっては、出力できる信号の種類(ACC・リバース・車速など)が異なります。
    必要な信号が揃っているかを事前に確認します。

取付時の注意点

CANハーネスの接続は、車両側の配線に直接触れるため、誤配線やショートを防ぐ慎重な作業が求められます。

また、インターフェース本体はナビ裏やグローブボックス内など、湿気や振動が少ない位置に固定するのが理想です。

固定には両面テープだけでなく、スポンジ材を介した防振処理を施すことで、長期的な安定性を確保できます。

まとめ

CANインターフェースを使えば、純正機能を活かしつつナビやバックカメラなどをスムーズに連携できます。

up! のようなコンパクトカーでも、デジタル通信を正しく扱うことで、快適さと安全性を両立した電装アップグレードが可能になります。

アンテナ・外部機器の設置

外部機器設置の基本方針

ナビゲーション本体だけでなく、GPSアンテナ・地デジアンテナ・ラジオアンテナ・マイクといった外部機器の設置は、ナビの性能と操作性を左右します。

特にVolkswagen up! のような限られた車内スペースでは、配線ルートと固定位置をしっかり計画することが、後のトラブル防止につながります。

この章では、それぞれの機器の設置ポイントを整理し、受信感度・見た目・安全性のバランスを取る方法を解説します。

GPSアンテナの設置位置

GPSアンテナは、衛星からの電波を正確に受信するため、遮蔽物が少ない位置が理想です。

一般的には、ダッシュボード上の助手席側奥(Aピラー付近)が最も安定します。

ただし、up! のダッシュ形状では、純正の外観を崩さないようにアンテナをインパネ内に隠す
施工も可能です。

この場合、樹脂パネル越しであれば電波の減衰はほとんどなく、見た目を損なわずに高い受信感度を確保できます。

金属パネルや熱線入りガラスの下に設置すると受信精度が低下するため、位置選びは慎重に行いましょう。

地デジアンテナの配置と配線ルート

地デジアンテナは、 フロントガラス上部(助手席側) に貼り付けるタイプが一般的です。

up! のようなコンパクトな車では、運転席側に貼ると配線が目立ちやすいため、助手席側2枚貼りを基本とするとスマートに仕上がります。

配線ルートは、ピラー内張りを外し、既存ハーネスに沿ってタイラップ固定するのが安全です。

ピラー内部にはエアバッグが内蔵されている場合があるため、配線を挟み込まないように注意します。

また、アンテナ線がドアモールと干渉するとビビリ音の原因になるため、柔らかいスポンジテープで固定しておくと安心です。

ラジオアンテナ・マイク設置

up! の場合、純正ラジオアンテナがルーフ後端に設置されています。

社外ナビに交換しても、純正アンテナコネクターを変換アダプターで接続すればそのまま使用可能です。

ただし、ヨーロッパ車用の「FAKRA端子」が使われているため、ナビ側がJASOタイプの場合は変換ケーブルが必須です。

ハンズフリーマイクは、運転席側サンバイザー付近に設置すると、走行中の通話音声が最もクリアになります。

ケーブルはAピラー内を通してナビ裏へ引き込み、視界に配線が出ないように処理します。

防振・ノイズ対策

ナビ裏やピラー内の配線が走行振動で擦れると、カタカタ音やノイズの発生につながります。

これを防ぐため、配線同士や金属部分に接触する箇所には、スポンジテープやフェルトテープを巻いておくのが基本です。

また、外部機器の固定には両面テープだけでなく、クッション性のある防振材を併用すると長期的に安定します。

まとめ

アンテナや外部機器は、単なる付属品ではなく、ナビゲーションの性能を支える重要な要素です。

設置位置と配線ルートを丁寧に計画し、見た目と機能を両立させることで、純正風で信頼性の高いインストールが実現します。

内装分解と組付けの要点

分解作業の基本姿勢

VW up! の内装は、シンプルながらも緻密に組み上げられており、クリップや爪の位置を理解せずに力任せに外すと、割れや変形を招くおそれがあります。

まずは作業前に「どのパネルがどこで固定されているか」を把握することが大切です。

可能であればサービスマニュアルや分解図を確認し、必要な工具を準備してから作業に入ります。

主な工具は、樹脂製の内張りはがし(リムーバー)、プラスドライバー、トルクスレンチ、絶縁テープ、そして手元を照らすライト。

これらを使うことで、パネルを傷つけずに安全かつ確実に分解できます。

インパネ・センターコンソールの脱着

up! のセンター部には、オーディオユニットとエアコンパネルが一体化した構造が採用されています。

まずはシフトノブ周りのパネルを外し、次にセンターコンソール側面から順にリムーバーを差し込んでいきます。

このとき、パネルを手前に引く方向に力をかけるのがコツです。
上方向や斜め方向に無理に引くと、爪が割れる可能性があります。

エアコンパネルを下部に移設する場合は、あらかじめ配線の長さを確認し、必要に応じて延長ハーネスを用意しておきましょう。

配線を無理に引っ張るとコネクターが破損するため、作業は慎重に行います。

ショート防止と誤接続対策

電装系の作業では、分解前にバッテリーのマイナス端子を外すのが基本です。

電源が入ったままコネクターを抜き差しすると、ショートや誤作動を引き起こす危険があります。

また、コネクター類は形状が似ていても、ピン配列や信号内容が異なることが多いため、外した際には必ずラベルなどで識別しておきます。

ナビやエアコン、スイッチユニットのコネクターは、誤接続を防ぐためにも配線図を参照しながら接続を確認するのが安全です。

配線クリアランスと干渉回避

ナビ裏やセンターコンソール内部はスペースが限られており、余った配線を無造作に詰め込むと、パネルの浮きや異音の原因になります。

配線はなるべく束ね、結束バンドで軽くまとめて固定しましょう。

特に金属ステーやパネル裏の角に配線が触れる部分は、絶縁テープまたはフェルトテープで保護しておくと安心です。

組付け時には、外した順番を意識して逆の手順で戻すこと。

一度に全てはめようとせず、パネルの位置を合わせながら少しずつ押し込むことで、歪みやズレを防げます。

組付け後の確認ポイント

すべてのパネルを戻したあと、ボタンやスイッチのクリック感に違和感がないかを確認します。

特にエアコンパネルやハザードスイッチは、奥まで正しくはまっていないと操作が固くなる場合があります。

また、作業中に外した配線が他の部品に干渉していないかもチェックしておくと、異音やトラブルを防止できます。

まとめ

内装分解と組付けは、一見地味でも完成度を大きく左右する工程です。

「壊さず、確実に戻す」ことを意識しながら進めることで、見た目も操作感も純正同等に仕上げられます。

丁寧な下準備と確認こそが、長く安心して使えるインストールの基礎です。

電源安定化対策

電圧降下が起こる理由

VW up! のようなコンパクトカーでは、アイドリングストップ機能や充電制御が働くことで、走行中や停車中に電圧が一時的に下がることがあります。

ナビゲーションやドラレコ、USB電源など複数の機器を同時に使用していると、この電圧低下が原因でナビが再起動したり、画面が一瞬暗くなったりする現象が発生します。

特に、2DINナビや高機能オーディオは電圧変動に敏感なため、安定した電源供給を確保することが重要です。

アイドリングストップ車での注意点

アイドリングストップ中はエンジンが停止しているため、バッテリー電圧は一気に12Vを下回る場合があります。

純正装備ではこれを想定した制御が入っていますが、社外ナビやアンプなど追加機器は影響を受けやすい傾向にあります。

この対策としては、

  • アイドリングストップ作動時でも安定電圧を供給できるよう、専用リレーや電源安定化ユニットを導入する
  • ACCライン(アクセサリー電源)に電圧維持回路を追加する
    といった方法があります。

サブバッテリーの追加

長時間の使用や高出力機器を搭載する場合は、サブバッテリーの追加が有効です。

小型のAGMバッテリーやリチウムバッテリーをメインバッテリーと並列接続し、ナビやオーディオ系統をこちらから給電することで、メイン電源の負担を軽減できます。

ただし、単純に並列接続するだけでは逆流や過充電のリスクがあるため、 アイソレーター(分離リレー) を間に挟んで制御するのが安全です。

また、サブバッテリーを設置する場合は、

  • 配線径を適切に選ぶ(最低でも5.5sq以上)
  • バッテリー固定用のステーをしっかり取り付ける
  • 室内設置時はガス抜き・通気の確保を行う
    といった点も忘れてはいけません。

キャパシタ(コンデンサー)による補助

「サブバッテリーを置くほどでもないが、電圧を安定させたい」という場合には、 キャパシタ(電解コンデンサー) の導入が手軽です。

ナビやオーディオ電源ラインの近くに設置することで、急な電流変化を吸収し、瞬間的な電圧ドロップを防止できます。

特に、エンジン始動直後や信号待ち時の電圧変動に効果があり、映像や音声機器の安定動作に寄与します。

ナビ再起動防止のための回路設計

ナビが再起動してしまう主な原因は、ACC電源ラインの瞬断です。

これを防ぐには、以下のような工夫が有効です:

  • ACCと常時電源の間にリレーを挟み、遅延動作回路を構築する(キーオフ後も数秒間ACC電源を維持)
  • ナビ専用の電源リレーを設け、ノイズや瞬断の影響を受けにくくする
  • ヒューズ容量を見直し、電源ラインの抵抗を最小限にする

これらの対策を組み合わせることで、エンジン始動時やストップ&ゴーの多い市街地走行でも、安定したシステム動作を維持できます。

まとめ

電源の安定化は、単なるオーディオ・ナビ交換の「補助作業」ではなく、全体の信頼性を左右する基礎設計です。

電圧の落ち込みを防ぐことで、機器の寿命が延び、突然のトラブルも回避できます。

VW up! のような省電力設計の車種では、サブバッテリーやキャパシタを併用し、適切な回路保護を行うことが、快適なドライブ環境を長く保つ鍵となります。

動作確認と仕上げ

作業後のチェックは必須

すべての配線や機器の取り付けが終わったら、最後に動作確認と仕上げの工程を丁寧に行います。

VW up! のようにスペースが限られた車では、わずかな配線の干渉やコネクタの接触不良がトラブルの原因になるため、ここでの確認を怠ると後々の不具合につながります。

この章では、ナビゲーション本体の動作確認から、内装の復元、異音対策までの最終工程を順を追って見ていきましょう。

ナビゲーションの起動と操作性チェック

まずはイグニッションをONにし、ナビゲーションが正常に起動するかを確認します。

起動が遅い・再起動を繰り返す場合は、ACCラインの電圧降下や接続不良が疑われます。

起動後は以下の項目を順にテストします。

  • タッチパネル操作の反応
  • 音声出力(スピーカー左右・前後)
  • GPS受信状況(衛星数・測位精度)
  • ラジオ・Bluetooth・USBの動作
  • 画面輝度の調整と夜間モードの切替

これらが問題なく動作すれば、ナビ側の基本設定は完了です。

各信号入力の確認

次に、車両信号との連携が正常に機能しているかをチェックします。

バックギアに入れた際、画面が自動でバックカメラ映像に切り替わるか、パーキングブレーキを引いたときに安全機能(映像制限など)が働くかを確認しましょう。

また、車速パルスの取り込みが正しく行われていれば、ナビの自車位置表示が滑らかに追従します。

もしズレがある場合は、接続箇所の確認や補正設定の見直しが必要です。

エアコンパネル移設後の動作確認

2DIN化に伴いエアコンパネルを下部へ移設している場合、操作感や照明の点灯状態も忘れずにチェックします。

ファン速度や温度設定、風向切替がスムーズに動作するか、夜間照明が均一に点灯しているかを確認します。

取り付け角度によって操作しづらくなるケースもあるため、実際に運転席に座って自然な姿勢で操作できるかを確認することが大切です。

内装復元と配線収納のコツ

確認が終わったら、インパネやセンターコンソールを元に戻します。

配線を押し込む際は、ねじれや圧迫による断線に注意しましょう。

ナビ裏やエアコンユニット裏の空間は限られているため、余った配線は束ねず、緩やかに折り曲げて隙間に逃がすのがコツです。

クリップを取り付ける際は、正しい位置にしっかりと押し込むことで、内装の浮きやビビり音を防げます。

異音・振動対策

走行中に発生するビビり音の多くは、配線やパネル同士の微妙な接触が原因です。

特にナビ裏やグローブボックス裏のスペースには、スポンジテープや防振フェルトを要所に貼っておくと安心です。

また、ナビ本体の固定ネジを強く締めすぎると、樹脂パネルが歪み、かえって共振音が出ることがあります。

締め付けは「軽く当たって止まる程度」に留めるのがポイントです。

最終チェックと引き渡し状態の確認

最後に、エンジンをかけた状態で全システムを再確認します。

ACCオン・エンジン始動・バック操作・オーディオ再生と、一連の操作を繰り返しても不具合がなければ完了です。

可能であれば短時間の試走を行い、走行中の電圧変動や振動による接触不良がないかも確認しておくと安心です。

仕上げのポイント

ここまでの工程を経てようやく、VW up! の2DIN化作業は完成です。

動作確認と内装復元を丁寧に行うことで、純正のような操作感と静粛性を保ちながら、最新ナビを快適に使うことができます。

仕上がりの品質を左右するのは、取り付け後のこの最終工程。

慎重な確認作業こそが、長く安心して使える車内環境をつくる鍵です。

施工難易度とプロ施工の推奨

up! の2DIN化は「配線再構築」を伴う作業

Volkswagen up! のナビ入替とエアコンパネル移設は、見た目以上に電装構成の再設計を必要とする作業です。

単にナビを取り替えるだけでなく、電源・信号・通信・物理レイアウトのすべてを整理し直すため、施工難易度は高めといえます。

特に、CAN通信対応車であるup! では、従来型のアクセサリー電源や車速パルスなどの信号が「物理配線」ではなく電子制御経由で処理されているため、正確な信号取得が不可欠です。

DIY施工が難しい理由

up! はシンプルな構造に見えて、内装パネルの爪位置やハーネス配置が非常にタイトです。

これにより、ナビ裏の空間に余裕がなく、配線の取り回しミスによる干渉・異音が起きやすくなっています。

また、エアコンパネル移設を伴う場合は、パネルの固定方法を誤ると操作角度がズレたり、内部の爪が折れたりすることもあります。

さらに、電源ラインの誤接続はナビが起動しないだけでなく、ヒューズ切れや電装トラブルの原因にもなりかねません。

DIYで挑戦する際には、配線図面の理解や通電チェックが欠かせず、一般的なオーディオ交換よりも一段上の知識と経験が求められます。

よくあるトラブル事例

施工時に起こりやすいトラブルとして、以下のようなケースが報告されています。

  • ACC電源を誤って常時電源から取ってしまい、ナビが常時起動してバッテリーが上がる
  • CAN信号の取得ミスにより、ステアリングスイッチが動作しない
  • 配線の束ね方が悪く、エアコンパネル裏で干渉音が発生
  • アース不良で音声ノイズが出る
  • ナビ起動時に画面が一瞬暗転する(電圧降下)

これらはいずれも電装知識不足や確認不足によって発生するもので、施工前の配線整理と通電テストを徹底すれば回避できます。

専門ショップに依頼するメリット

VWやAudiを多く扱う専門ショップでは、車種ごとの信号取り出し位置や配線色のパターンを把握しており、確実で美しい仕上がりが期待できます。

また、CANインターフェースや専用取付キットなど、純正連携を保ちながら施工するための適正パーツ選定も任せられます。

加えて、電源安定化やバックカメラ連動などの細かな設定調整も一括で行えるため、納車後すぐに快適な環境が整います。

費用はDIYより高くなりますが、作業時間やトラブルリスクを考えると、長期的にはコスト以上の安心感があります。

特に、保証期間内の車両や、電子制御系に敏感な最新モデルでは、プロ施工を強く推奨します。

DIY派が気をつけるべきこと

どうしても自分で作業したい場合は、以下の3点を守ることが重要です。

  • 必ずバッテリーのマイナス端子を外す(ショート防止)
  • 純正配線を切らず、変換ハーネスを使用する
  • CAN通信対応の専用インターフェースを必ず導入する

これにより、誤配線やトラブルを最小限に抑えることができます。

また、作業中は一つの配線を接続するたびにテスターで通電確認を行うと安心です。

まとめ

VW up! のナビ入替とエアコンパネル移設は、DIYで挑戦可能な範囲を超える精密作業です。

特に電装系の信号取り出しやCAN制御部分は、経験豊富なプロに依頼することで安全かつ確実に仕上がります。

施工品質は仕上がりの美観だけでなく、長期的な安定性と安全性にも直結します。

無理をせず、信頼できる専門ショップと相談しながら進めることが、結果的に最良の選択といえるでしょう。

機能性と信頼性を両立するインストール

up! の2DIN化は「ナビ交換以上の再設計」

Volkswagen up! における2DINナビ化は、単なる機器交換の域を超えた「システム再構築」の作業です。

限られた空間でエアコンパネルを下部へ移設し、各種電源・信号・通信ラインを整理し直すことで、ようやく安定した動作と美しい仕上がりが実現します。

このプロセスには、電装設計の理解、施工技術、そして仕上げの丁寧さが欠かせません。

電装の整理が安定動作を生む

up! のようにCAN通信が中心の車両では、正しい信号取得が最も重要です。

ACCや常時電源、イルミネーション、バック信号などを正確に取り分け、ヒューズ容量を守りながら設計することで、電圧降下や誤作動を防げます。

また、配線の引き回しにおいても、束ね方・固定位置・防振材の有無といった細部が、ノイズや異音を防ぐ決め手になります。

このような電装整理を正しく行うことで、ナビゲーションやオーディオの安定性が格段に向上し、長期的に安心して使える環境を得られます。

見た目の完成度と機能性を両立する

2DIN化によって大画面ナビを導入すると、操作性や視認性が大きく改善します。

特にup! のようなコンパクト車では、限られたスペースをどう使うかがポイントで、内装との一体感を保つレイアウト設計が求められます。

純正風の質感を保ちながらも、最新のナビ機能やスマートフォン連携を追加できるのは、施工の魅力のひとつです。

一方で、見た目の美しさだけに注目すると、配線や電源安定化のような見えない部分が疎かになりがちです。

仕上がりの完成度を高めるためには、外観と内部品質の両立を意識することが大切です。

専門施工の価値

VW専門ショップでは、車両構造に合わせた施工ノウハウと専用工具を備えており、

  • エアコンパネルの角度補正
  • CANインターフェースの正確な設定
  • 電源ラインの安定化回路構築
    といった高度な調整を行うことが可能です。

これらはDIYでは再現が難しい領域であり、結果として長期的な信頼性とメンテナンス性をもたらします。

初期コストは高く感じても、後のトラブル防止を考えると十分に価値のある投資といえるでしょう。

up! を長く楽しむために

ナビの入替やエアコンパネル移設は、車内の利便性を向上させるだけでなく、
「自分仕様の快適な空間をつくる」という楽しみもあります。

適切な電装設計と確実な施工により、トラブルのない安定した動作を維持できれば、
up! はさらに長く、快適な相棒として走り続けてくれるはずです。

コンパクトなボディの中に凝縮された設計の美しさを損なわず、
安全性・機能性・デザイン性のバランスを取ること。

それが、VW up! の2DIN化における理想の完成形です。

UP!に社外2DINナビ取付解説していきます!

よくある質問(FAQ) ― VW up! のナビ入替とエアコンパネル移設

Q1. エアコンパネルを下に移すのはなぜ必要なのですか?

up! の純正インパネは、1DINサイズを想定した構造で、大型ディスプレイをそのまま入れるスペースがありません。

そのため、エアコン操作パネルを下段へ移設して空間を確保し、2DINサイズのナビやディスプレイオーディオを装着します。

ただし、移設には延長ハーネスや専用パネルが必要で、正確な寸法合わせが求められます。

Q2. 電源はどこから取るのが安全ですか?

最も基本的なのは、ヒューズボックスからの分岐です。

常時電源・ACC・イルミネーションの3系統を正しく取り分け、容量に応じたヒューズを必ず追加します。

シガーソケットからの分岐も可能ですが、電流容量が限られるため高出力ナビには不向きです。

安定性を重視するなら、バッテリー直結+リレー制御を採用すると安心です。

Q3. ステアリングスイッチは使えなくなりますか?

純正のステアリングスイッチは、CAN通信経由で車両とやり取りしています。

市販ナビでも、CANインターフェースユニットを使えば機能を維持できます。

ただし、機種によって対応が異なるため、購入前に「VW up! 対応」の有無を必ず確認しましょう。

Q4. テレビやバックカメラの配線は難しいですか?

バック信号線やリバースランプからの配線は、誤接続を避けるためにも慎重に行う必要があります。

最近のナビでは、CAN通信でバック信号を取得できるモデルもあります。

CAN対応の機種なら配線作業が減り、誤作動のリスクも下がります。

テレビアンテナはガラス上部に貼り付けるタイプが主流で、見た目もすっきり仕上げられます。

Q5. バッテリー上がりの心配はありませんか?

2DINナビや周辺機器を追加すると、待機電流が増える傾向があります。

アイドリングストップ付き車では、電圧降下によってナビが再起動することも。

このため、サブバッテリーやキャパシタの併用が効果的です。

また、使用しないときはACCを確実に切る・長期保管時はマイナス端子を外すなど、基本的な対策も大切です。

Q6. DIYでやっても大丈夫?

完全に不可能ではありませんが、難易度は高めです。

エアコンハーネスの延長やCAN信号へのアクセスは専門知識が必要で、配線を誤ると動作不良や警告灯点灯の原因になります。

「自信がない部分は専門店に依頼し、できる範囲だけ自分で仕上げる」という方法もおすすめです。

Q7. 専門ショップに依頼する場合、どんな点を確認すべき?

・VW/Audi系の施工実績があるか
・CANインターフェースに精通しているか
・配線処理後のアフターサポートがあるか
この3点を確認すると安心です。

施工費用の安さだけで選ばず、仕上がりと信頼性のバランスで判断するのがポイントです。

Q8. 車検に影響はありますか?

基本的に、ナビやパネル移設そのものが車検に通らないということはありません。

ただし、モニターが運転者の視界を妨げる位置にある場合や、配線が露出している状態は不適合になることがあります。

見た目が純正風に整っていれば、問題なく通過できるケースがほとんどです。


コメント

タイトルとURLをコピーしました
